Description
Le bloc injecteur Fleck 4600 intervient pendant les différentes étapes de régénération de l’adoucisseur.
Le passage de l’eau à travers l’injecteur crée la dépression nécessaire pour aspirer la saumure contenue dans le bac à sel. L’ensemble contribue également à contrôler les débits utilisés pendant le saumurage et le rinçage lent de la résine.
Un injecteur correctement dimensionné permet donc d’obtenir :
- une aspiration régulière de la saumure ;
- un contact suffisant entre la saumure et la résine ;
- un rinçage cohérent après le saumurage ;
- une régénération adaptée à la configuration hydraulique de l’adoucisseur.
La référence 29122 est officiellement désignée comme un injecteur Fleck 4600 n°1 avec une configuration 1,5/0,25. Les références 29124 et 29125 sont les versions spécifiques aux installations Fleck 4600 pour eau chaude.
Avantages de l’injecteur Fleck 4600
- Pièce d’origine Pentair Fleck
- Ensemble injecteur complet
- Remplacement direct de la référence correspondante
- Aspiration contrôlée de la saumure
- Régulation des débits pendant la régénération
- Versions disponibles pour eau froide et eau chaude
- Identification précise par référence constructeur
- Compatible avec les configurations Fleck 4600 correspondantes
- Permet de conserver la configuration hydraulique prévue par Pentair
- Aucun remplacement de la tête de commande n’est nécessaire
Variantes disponibles
| Référence | Version | Injecteur | Configuration constructeur | Éléments indiqués par Pentair |
|---|---|---|---|---|
| 29122 | Standard | n°1 | #1 / 1,5 / 0,25 | Rondelles 2 et 2,4 |
| 29124 | Eau chaude – HW | n°0 | #0 / 1,2 / 0,25 | Rondelle 0,8 GPM et BLFC 0,125 |
| 29125 | Eau chaude – HW | n°1 | #1 / 1,5 / 0,25 | Rondelles 2 et 2,4 |
La mention HW, pour Hot Water, désigne une version prévue pour une configuration de vanne utilisée sur une installation d’eau chaude. Les références standard et HW ne doivent pas être considérées comme interchangeables simplement parce qu’elles possèdent le même numéro d’injecteur.
Compatibilité de l’injecteur Fleck 4600
Ces injecteurs sont destinés aux adoucisseurs équipés d’une :
- vanne Fleck 4600 mécanique ;
- vanne Fleck 4600 SXT ;
- configuration hydraulique correspondant précisément à la référence sélectionnée.
Vérification indispensable avant l’achat
Ne choisissez pas uniquement l’injecteur à partir de l’apparence extérieure de la vanne.
Avant de commander, vérifiez :
- la référence présente sur la pièce démontée ;
- le numéro de l’injecteur : n°0 ou n°1 ;
- la présence éventuelle de la mention HW ;
- les valeurs du DLFC et du BLFC ;
- les rondelles ou limiteurs installés ;
- le type exact de vanne Fleck 4600 ;
- la configuration définie lors de l’assemblage de l’adoucisseur.
Vous avez un doute sur la variante ?
Envoyez-nous une photo de la vanne, de l’injecteur démonté et de son éventuel marquage. Nous vous aiderons à identifier la référence avant votre commande.
Attention à la compatibilité avec la Fleck 5600
Certaines fiches concurrentes présentent des blocs injecteurs génériques comme compatibles avec les vannes Fleck 4600 et 5600. Cependant, les références 29122, 29124 et 29125 sont répertoriées par Pentair dans la nomenclature spécifique de la Fleck 4600.
Compatibilité principale : Fleck 4600. Pour toute autre vanne, vérifiez impérativement la référence constructeur de l’injecteur déjà installé.
Quand remplacer l’injecteur Fleck 4600 ?
Le remplacement du bloc injecteur peut être nécessaire lorsque :
- l’adoucisseur n’aspire plus la saumure ;
- le niveau d’eau du bac à sel reste anormalement élevé ;
- la saumure n’est que partiellement aspirée ;
- la régénération ne rétablit plus correctement la capacité de la résine ;
- l’eau reste dure après une régénération complète ;
- le rinçage lent semble anormalement court ou long ;
- l’injecteur est obstrué par des dépôts ;
- le corps du bloc injecteur est fissuré ou déformé ;
- une fuite apparaît autour de l’ensemble ;
- une mauvaise variante a précédemment été installée.
Ces symptômes ne signifient pas systématiquement que l’injecteur est défectueux. Une absence d’aspiration peut également provenir :
- d’un tuyau de saumure obstrué ou mal raccordé ;
- d’une prise d’air ;
- de la vanne à saumure ;
- d’une pression d’entrée insuffisante ;
- d’un piston ou de joints détériorés ;
- d’un bac à sel colmaté ;
- d’un mauvais réglage des cycles de régénération.
Comment fonctionne l’injecteur Fleck 4600 ?
Pendant la phase d’aspiration, l’eau traverse une section calibrée de l’injecteur. L’accélération de l’eau crée une dépression qui aspire la saumure à travers le circuit reliant la vanne au bac à sel.
La saumure est ensuite dirigée vers la bouteille de résine afin de régénérer les résines échangeuses d’ions.
Après l’aspiration, l’injecteur participe au rinçage lent, permettant de faire progresser la saumure dans le lit de résine avant son évacuation.
La taille de l’injecteur et les limiteurs de débit influencent directement :
- le débit total passant dans l’injecteur ;
- la vitesse d’aspiration de la saumure ;
- la durée réelle du saumurage ;
- la durée du rinçage lent ;
- le volume d’eau utilisé pendant la régénération.
Comment choisir entre les références 29122, 29124 et 29125 ?
Choisissez la référence 29122 lorsque :
- la vanne est une Fleck 4600 en configuration standard ;
- l’injecteur actuel est identifié comme un n°1 ;
- la référence démontée est 29122 ;
- la configuration constructeur correspond à 1,5 / 0,25.
Choisissez la référence 29124 lorsque :
- la vanne est une Fleck 4600 pour eau chaude ;
- l’injecteur actuel est identifié comme un n°0 ;
- la référence démontée est 29124 ;
- la configuration constructeur correspond à HW #0 / 1,2 / 0,25.
Choisissez la référence 29125 lorsque :
- la vanne est une Fleck 4600 pour eau chaude ;
- l’injecteur actuel est identifié comme un n°1 ;
- la référence démontée est 29125 ;
- la configuration constructeur correspond à HW #1 / 1,5 / 0,25.
Le volume de résine peut constituer un indice, mais il ne doit pas être utilisé comme seul critère de sélection. La pression, le type de résine, la bouteille, les cycles programmés et les limiteurs de débit doivent également correspondre.
Caractéristiques techniques de l’injecteur Fleck 4600
| Attribut | Valeur |
|---|---|
| Marque | Pentair Fleck |
| Modèle de vanne | Fleck 4600 |
| Type de pièce | Ensemble injecteur complet |
| Fonction | Aspiration de la saumure |
| Variantes | Standard et eau chaude |
| Références | 29122, 29124, 29125 |
| État | Neuf |
| Origine | Pièce d’origine Pentair |
Comment remplacer l’injecteur Fleck 4600 ?
Avant toute intervention :
- Placez l’adoucisseur en position by-pass.
- Coupez ou isolez l’arrivée d’eau.
- Dépressurisez complètement la vanne.
- Débranchez l’alimentation électrique.
- Repérez l’orientation et la configuration de l’ancien injecteur.
- Démontez le bloc sans forcer sur le corps en laiton.
- Nettoyez soigneusement le logement.
- Vérifiez l’état des surfaces d’étanchéité.
- Installez la nouvelle référence dans la même orientation.
- Remettez progressivement l’installation sous pression.
- Contrôlez l’absence de fuite.
- Lancez une régénération manuelle et vérifiez l’aspiration de la saumure.
Ne modifiez pas les rondelles ou les limiteurs fournis sans connaître la configuration hydraulique prévue pour l’adoucisseur.
Pourquoi choisir une pièce d’origine Pentair Fleck ?
Une pièce d’origine permet de conserver :
- les dimensions prévues pour le corps de vanne ;
- la configuration hydraulique définie par Pentair ;
- le numéro d’injecteur correspondant ;
- les débits nécessaires à la régénération ;
- une identification fiable lors des futures opérations de maintenance ;
- une meilleure cohérence avec les vues éclatées et les notices Fleck.
Documentation Fleck 4600
Vous souhaitez identifier l’injecteur sur la vue éclatée ou vérifier sa référence ?
Vue éclatée Fleck – Pièces détachées et références

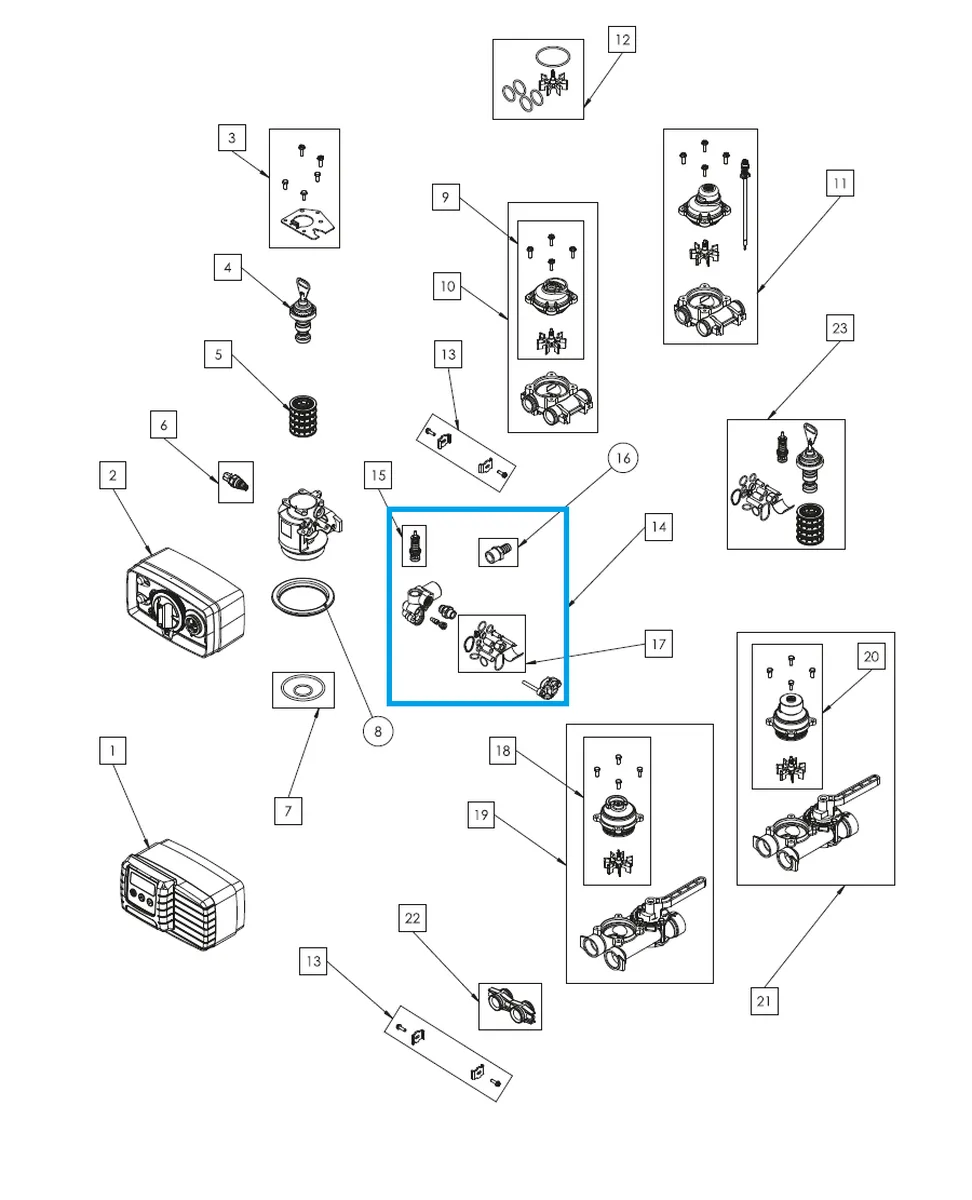

Dans la partie consacrée à la vanne Fleck 4600, l’ensemble injecteur apparaît au repère 14. La nomenclature présente séparément les versions standard et eau chaude.
Questions fréquentes
Cet injecteur est-il compatible avec une Fleck 4600 SXT ?
Oui, sous réserve que la référence, le numéro d’injecteur et la configuration hydraulique correspondent à ceux montés sur la vanne.
Est-il compatible avec une Fleck 4600 mécanique ?
Oui. Les ensembles sont utilisés sur différentes configurations de la vanne Fleck 4600. Vérifiez néanmoins la référence présente sur l’ancienne pièce.
La référence 29122 est-elle une version eau chaude ?
Non. La 29122 est la version standard avec injecteur n°1. Les versions eau chaude proposées sur cette fiche sont les 29124 et 29125.
Quelle différence existe-t-il entre les références 29124 et 29125 ?
La 29124 est une version eau chaude avec un injecteur n°0, tandis que la 29125 est une version eau chaude avec un injecteur n°1. Les configurations de débit associées ne sont pas identiques.
Que signifie HW ?
HW signifie “Hot Water”, soit une version prévue pour une configuration de vanne utilisée sur l’eau chaude.
Peut-on remplacer une référence 29122 par une 29125 ?
Pas automatiquement. Même si les deux références utilisent un injecteur n°1 et une désignation 1,5/0,25, la 29125 est une version eau chaude spécifique. Utilisez normalement la référence identique à celle déjà montée.
Comment savoir quel injecteur est installé ?
Recherchez la référence ou le numéro inscrit sur la pièce. Vous pouvez également comparer la configuration avec la nomenclature Pentair ou nous envoyer une photo de l’injecteur démonté.
Un injecteur bouché peut-il empêcher l’aspiration de la saumure ?
Oui. Un injecteur obstrué peut empêcher ou fortement ralentir l’aspiration. Vérifiez également le tuyau de saumure, la vanne à saumure, les raccords, la pression d’entrée et l’état du piston.
L’ensemble comprend-il uniquement la petite buse ?
Non. Les références proposées correspondent à un ensemble injecteur Fleck 4600 complet, avec les composants indiqués dans la configuration constructeur.
Faut-il reprogrammer la tête de commande après le remplacement ?
Un remplacement à l’identique ne nécessite normalement pas de modifier la programmation. Après le montage, lancez toutefois une régénération manuelle afin de contrôler l’aspiration et le déroulement des cycles.
