Description

Le kit d’entretien injecteur Fleck 29115 est prévu pour réviser les composants internes et les éléments d’étanchéité du circuit injecteur de plusieurs vannes Fleck résidentielles.

Pendant la régénération, l’eau traverse la buse et le passage de l’injecteur afin de créer la dépression nécessaire à l’aspiration de la saumure présente dans le bac à sel. Cette saumure est ensuite dirigée vers la bouteille de résine afin de régénérer les résines échangeuses d’ions.

Une fuite, un joint déformé, un passage obstrué ou un mauvais remontage du bloc injecteur peut perturber cette phase de régénération. Le kit Pentair Fleck 29115 permet de remplacer les composants de maintenance prévus par le constructeur sans devoir remplacer systématiquement le corps complet de la vanne.

Pentair indique notamment qu’un injecteur ou un filtre d’injecteur obstrué peut empêcher l’adoucisseur d’aspirer correctement la saumure. Toutefois, un défaut d’aspiration peut également provenir du débit à l’égout, de la pression d’eau, de la vanne de saumurage, du piston ou des joints internes de la vanne.

Avantages du kit d’entretien injecteur Fleck 29115

• Pièce d’origine Pentair Fleck
• Référence constructeur 29115
• Référence logistique Pentair 0401120016
• Compatible avec plusieurs corps de vannes Fleck résidentielles
• Permet de remplacer les éléments d’étanchéité du bloc injecteur
• Adapté aux opérations de nettoyage et de remise en état
• Évite de réutiliser des joints déformés après démontage
• Permet de conserver le corps injecteur et sa configuration existante
• Kit commun à plusieurs tailles d’injecteurs compatibles
• Identification facilitée grâce à la référence constructeur
• Classé comme pièce de maintenance dans la nomenclature Pentair

Compatibilité du kit injecteur 29115

Le kit est référencé pour les vannes suivantes :

• Fleck 4600
• Fleck 4600 SXT
• Fleck 5600 mécanique
• Fleck 5600 SXT
• Fleck 9000 Duplex
• Fleck 9100 Duplex

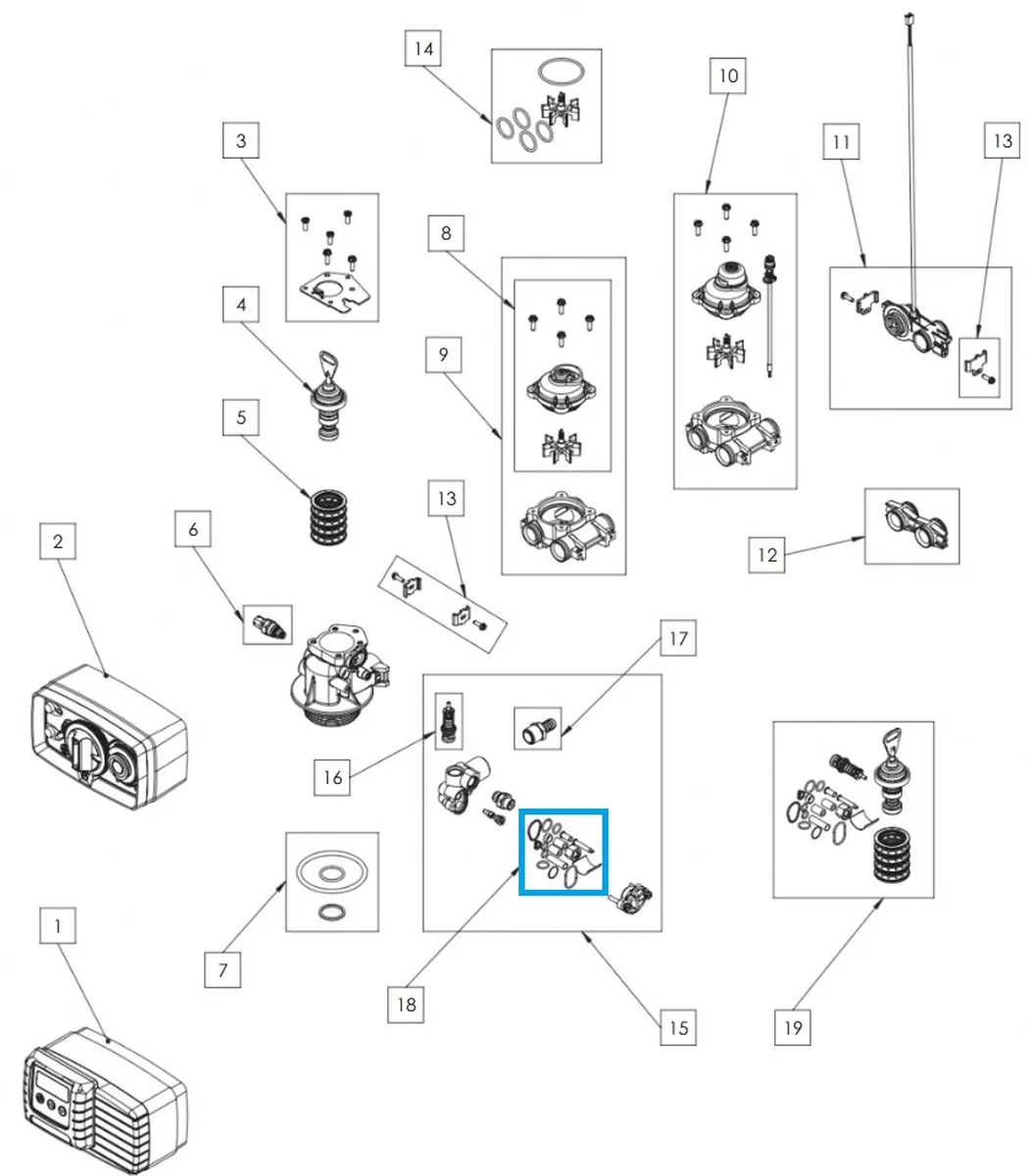

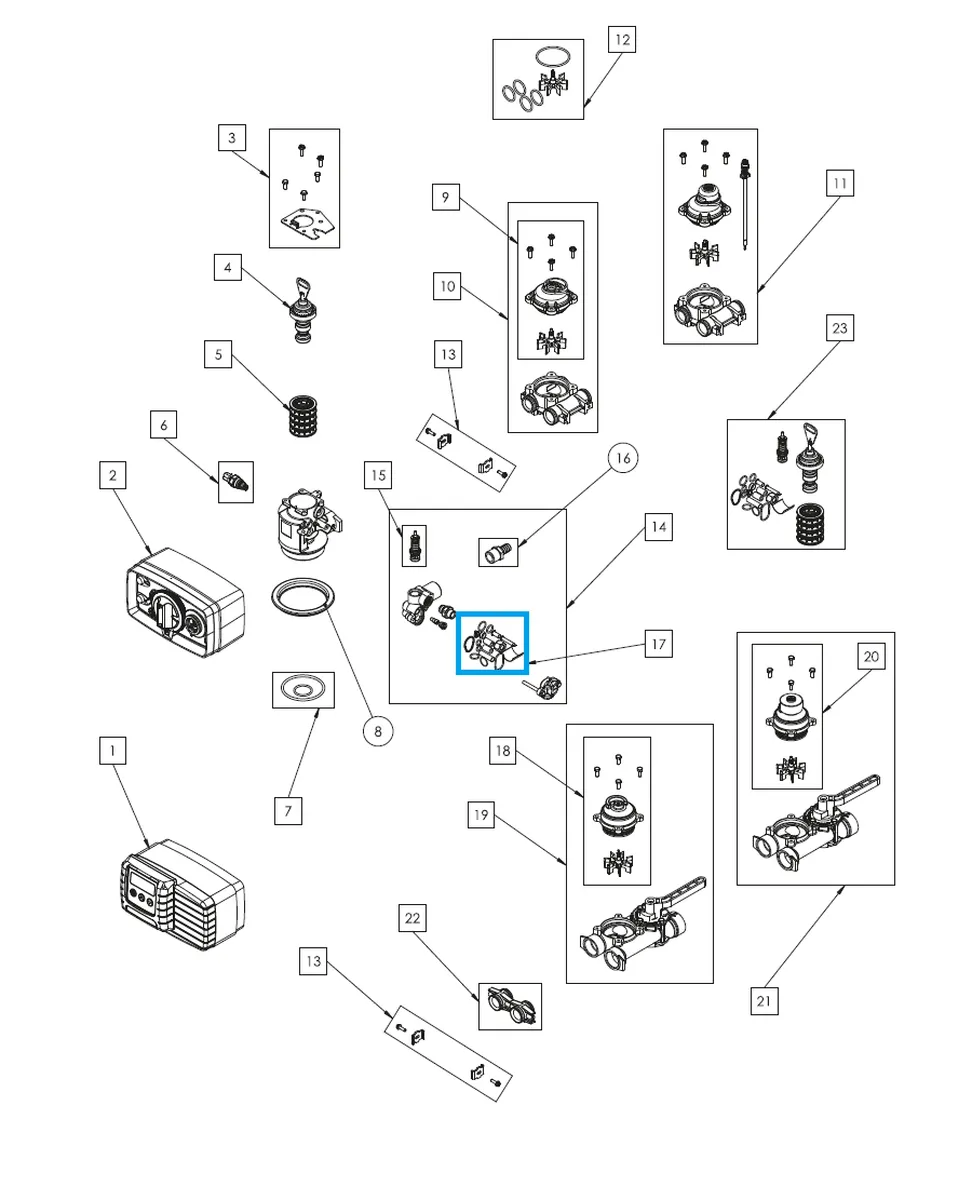

La vue éclatée Pentair place la référence au repère 17 sur la Fleck 4600 et au repère 18 sur la Fleck 5600. La référence apparaît également dans la nomenclature officielle de la Fleck 9100 pour les vannes résidentielles, 9000 et 9100.

Vérification indispensable avant l’achat

La référence 29115 correspond au kit d’entretien, et non à l’ensemble injecteur complet.

Les ensembles injecteurs Fleck possèdent différentes références selon :

• le modèle de vanne ;
• la taille de l’injecteur ;
• le volume de résine ;
• le débit de régénération ;
• le sens de régénération ;
• les valeurs du BLFC et du DLFC.

Le kit 29115 ne modifie donc pas la taille ou le calibrage de l’injecteur installé. Il sert à entretenir le montage existant.

Vous avez un doute sur la compatibilité ?

Envoyez-nous une photo de la vanne, du bloc injecteur et de son étiquette constructeur. Nous vous aiderons à vérifier la référence avant votre commande.

Quand remplacer le kit d’entretien de l’injecteur ?

Le remplacement peut être recommandé lorsque :

• les joints toriques sont devenus durs ou aplatis ;
• un joint est coupé, pincé ou déformé ;
• une fuite apparaît autour du corps ou du couvercle d’injecteur ;
• l’injecteur a été démonté après plusieurs années d’utilisation ;
• des composants internes sont endommagés ou manquants ;
• l’étanchéité n’est plus correcte après nettoyage ;
• l’aspiration de saumure reste irrégulière après élimination des dépôts ;
• une révision complète du circuit de saumurage est réalisée.

Un problème d’aspiration ne signifie pas automatiquement que le kit 29115 doit être remplacé. Avant la commande, il est recommandé de vérifier également :

• la propreté de la buse et du passage de l’injecteur ;
• le filtre d’injecteur ;
• le tuyau de saumure ;
• le régulateur de débit à l’égout ;
• le régulateur de remplissage du bac à sel ;
• la pression d’alimentation ;
• la vanne de saumurage ;
• l’état du piston et du kit joints/cages.

Caractéristiques techniques du kit injecteur Fleck 29115

Que contient le kit Fleck 29115 ?

Le kit regroupe les joints et petits composants internes de maintenance représentés dans les vues éclatées Pentair.

La documentation disponible ne fournit pas une nomenclature individuelle avec la quantité et la référence de chacun de ces composants. Il est donc préférable de présenter le produit comme :

Kit de maintenance complet conforme à la référence Pentair Fleck 29115, livré avec les composants illustrés sur la photo du produit.

Quelle différence entre le kit 29115 et un injecteur complet ?

Le kit 29115 sert à réviser le montage existant : joints, étanchéité et petits composants internes.

Un ensemble injecteur complet 4600 comprend un corps ou un module calibré selon une configuration déterminée. Sur la Fleck 4600, Pentair distingue par exemple plusieurs ensembles injecteurs portant des références différentes selon leur taille et leur débit. La vue éclatée présente ces ensembles séparément du kit d’entretien 29115.

Commandez un injecteur complet lorsque :

• le corps injecteur est fissuré ou déformé ;
• un filetage est endommagé ;
• la buse ou le passage interne est irrécupérable ;
• la taille d’injecteur installée n’est pas adaptée ;
• l’ensemble complet est absent.

Commandez le kit 29115 lorsque le corps existant est conservé et que l’intervention concerne principalement les joints et composants de service.

Comment remplacer le kit d’entretien injecteur ?

Avant toute intervention :

1. Placez l’adoucisseur en position by-pass.
2. Coupez ou isolez l’arrivée d’eau.
3. Débranchez l’alimentation électrique de la tête de commande.
4. Lancez momentanément une étape de régénération afin de dépressuriser la vanne, puis revenez en position de service.
5. Repérez la position des différents composants avant démontage.
6. Démontez le bloc injecteur conformément à la notice du modèle de vanne.
7. Nettoyez le logement, le filtre, la buse et les passages sans agrandir les orifices calibrés.
8. Remplacez les joints et composants concernés par les éléments du kit 29115.
9. Lubrifiez uniquement les joints prévus par la notice avec un lubrifiant homologué compatible avec l’eau potable.
10. Remontez les composants dans leur position d’origine.
11. Remettez progressivement l’installation sous pression.
12. Vérifiez l’absence de fuite.
13. Lancez une régénération et contrôlez que la saumure est correctement aspirée.

Les procédures et l’organisation du bloc injecteur diffèrent légèrement entre les vannes 4600, 5600, 9000 et 9100. La notice correspondant au modèle installé doit rester prioritaire. Le manuel Pentair préconise notamment le nettoyage du filtre, de la buse et de l’injecteur ainsi que l’utilisation d’un lubrifiant homologué sur les joints prévus à cet effet.

Documentation technique Fleck

Vous souhaitez identifier le kit sur la vue éclatée ou vérifier la référence de votre vanne ?

➡️ Vue éclatée et nomenclature des pièces détachées Fleck : Vue éclatée Fleck – Pièces détachées et références

Le document permet notamment de retrouver :

• le repère 17 sur la Fleck 4600 ;
• le repère 18 sur la Fleck 5600 ;
• la référence constructeur 29115 ;
• la référence logistique 0401120016 ;
• les différents ensembles injecteurs complets ;
• les autres composants du circuit hydraulique.

Pourquoi choisir une pièce d’origine Pentair Fleck ?

Une pièce d’origine permet de conserver :

• la référence prévue par le fabricant ;
• des dimensions adaptées aux logements de la vanne ;
• la disposition correcte des joints ;
• la compatibilité avec les vues éclatées Pentair ;
• une identification plus simple lors d’une future maintenance ;
• la configuration hydraulique existante de l’adoucisseur.

La référence 29115 est bien identifiée par Pentair comme un kit de maintenance destiné au circuit injecteur de plusieurs vannes Fleck.

Questions fréquentes sur le kit injecteur Fleck 29115

Le kit 29115 est-il compatible avec la Fleck 5600 SXT ?

Oui. La documentation Pentair des pièces détachées Fleck 5600 référence également le kit 29115. Le type de programmateur mécanique ou SXT ne modifie pas la fonction hydraulique du kit, sous réserve que le corps de vanne et la référence de l’injecteur soient compatibles.

Est-il compatible avec une Fleck 4600 SXT ?

Oui, lorsque la vanne utilise le bloc injecteur résidentiel correspondant. Vérifiez la référence existante ou la forme du montage avant la commande.

Le kit comprend-il le bloc injecteur complet ?

Non. Il s’agit d’un kit de service et de maintenance. Les ensembles injecteurs complets et calibrés possèdent leurs propres références constructeur.

Ce kit permet-il de changer la taille de l’injecteur ?

Non. La taille de l’injecteur dépend notamment du modèle de vanne, du volume de résine et des débits de régénération. Le kit 29115 entretient la configuration déjà installée.

Le kit peut-il résoudre une absence d’aspiration de saumure ?

Il peut résoudre le problème lorsque celui-ci provient de joints ou composants internes détériorés. Cependant, l’absence d’aspiration peut aussi être causée par un injecteur bouché, un filtre encrassé, un débit à l’égout insuffisant, une pression trop faible ou une fuite interne de la vanne.

Faut-il remplacer les joints après chaque démontage ?

Ce n’est pas systématiquement obligatoire, mais leur remplacement est recommandé lorsqu’ils sont durcis, aplatis, coupés ou déformés. Des joints anciens peuvent également ne plus reprendre correctement leur position après démontage.

Le kit est-il compatible avec la Fleck 5800 ?

Non. La documentation Pentair attribue à la Fleck 5000/5800 un autre kit d’entretien d’injecteur, portant la référence 29158.

Peut-on utiliser de la graisse classique sur les joints ?

Non. Utilisez uniquement un lubrifiant silicone homologué pour les équipements en contact avec l’eau potable et respectez les points de lubrification indiqués dans la notice Pentair.
