Description

Le raccord cannelé droit Fleck 22359SP, également appelé embout cannelé, raccord à barbelure ou hose barb, est installé sur le bloc injecteur des vannes Fleck compatibles.

Il assure la connexion entre le circuit de saumurage de la vanne et le tube provenant du bac à sel. Pendant la régénération, cette ligne permet notamment l’aspiration de la saumure puis le remplissage du bac.

Une connexion correctement fixée et étanche est indispensable. Une fissure du raccord, un tube mal maintenu ou une petite prise d’air peut perturber l’aspiration de la saumure et empêcher le déroulement normal de la régénération. Pentair prévoit pour cette ligne un tube semi-rigide de 3/8″.

À quoi sert le raccord Fleck 22359SP ?

Le raccord 22359SP permet de relier le tube de saumurage au bloc injecteur de la vanne.

Son extrémité filetée se monte sur le bloc injecteur, tandis que son extrémité cannelée maintient le tube de saumurage.

Il intervient dans un circuit servant à :

• aspirer la saumure contenue dans le bac à sel ;
• faire circuler la saumure pendant la régénération ;
• assurer le remplissage du bac selon la configuration de la vanne ;
• conserver une connexion étanche à l’air entre la vanne et le bac.

Cette fiche concerne uniquement le raccord 22359SP. Elle ne comprend pas l’ensemble injecteur complet.

Avantages du raccord cannelé Fleck 22359SP

• Pièce d’origine Pentair Fleck
• Référence constructeur clairement identifiable : 22359SP
• Montage prévu sur le bloc injecteur
• Forme droite conforme au montage d’origine
• Version destinée aux configurations eau chaude
• Permet de remplacer uniquement le raccord endommagé
• Évite le remplacement de l’ensemble injecteur lorsque celui-ci reste fonctionnel
• Connexion adaptée à la ligne de saumurage
• Compatible avec un tube semi-rigide de 3/8″
• Identification facilitée grâce aux vues éclatées Pentair
• Répertorié comme pièce de réparation par le fabricant

Compatibilité du raccord d’injecteur 22359SP

La référence 22359SP est répertoriée par Pentair dans les nomenclatures des vannes :

• Vanne Fleck 4600 ;
• Vanne Fleck 4600 SXT
• Vanne Fleck 5600 ;
• Vanne Fleck 5600 SXT .

Sur les vues éclatées Pentair, le raccord apparaît :

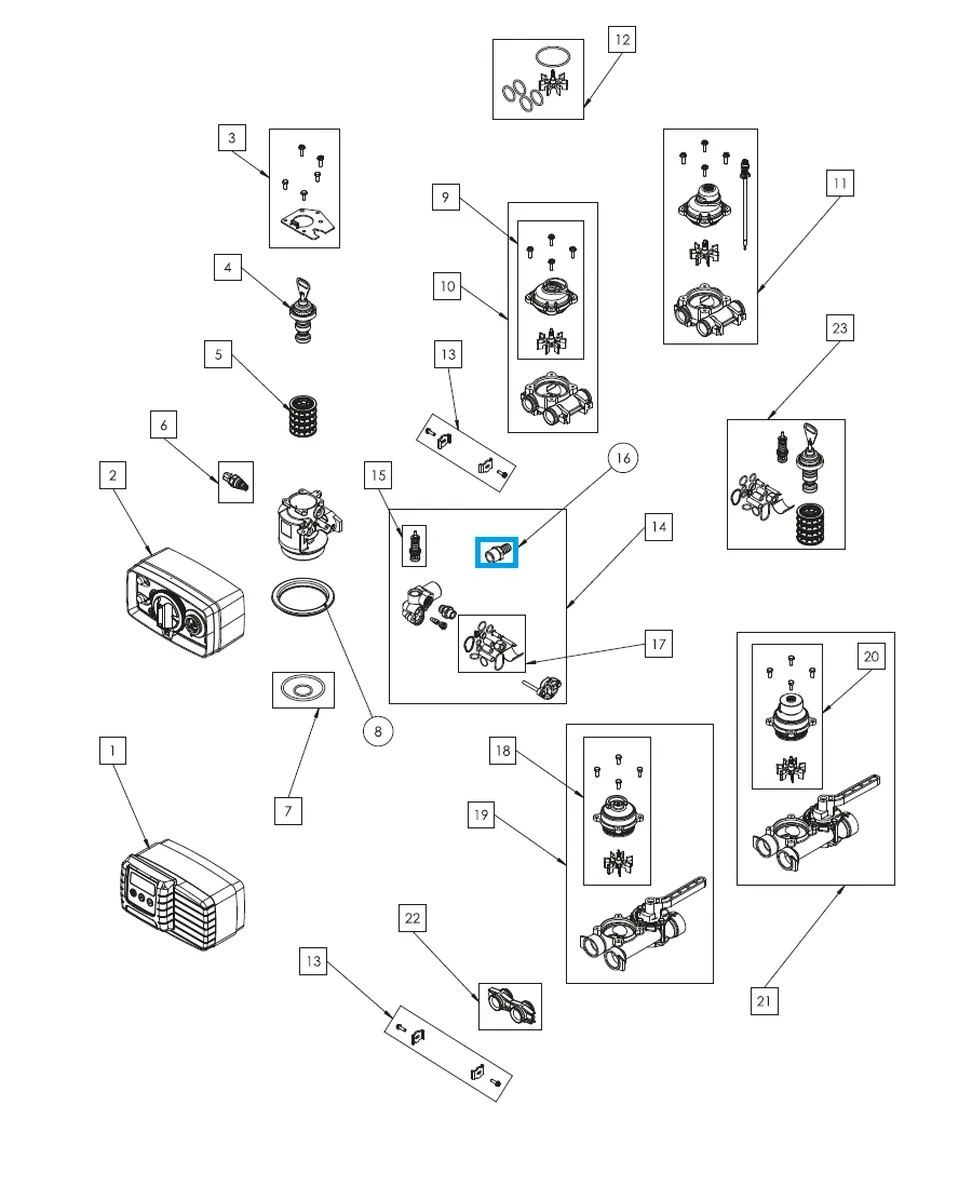

• au repère n°16 sur la Fleck 4600 ;

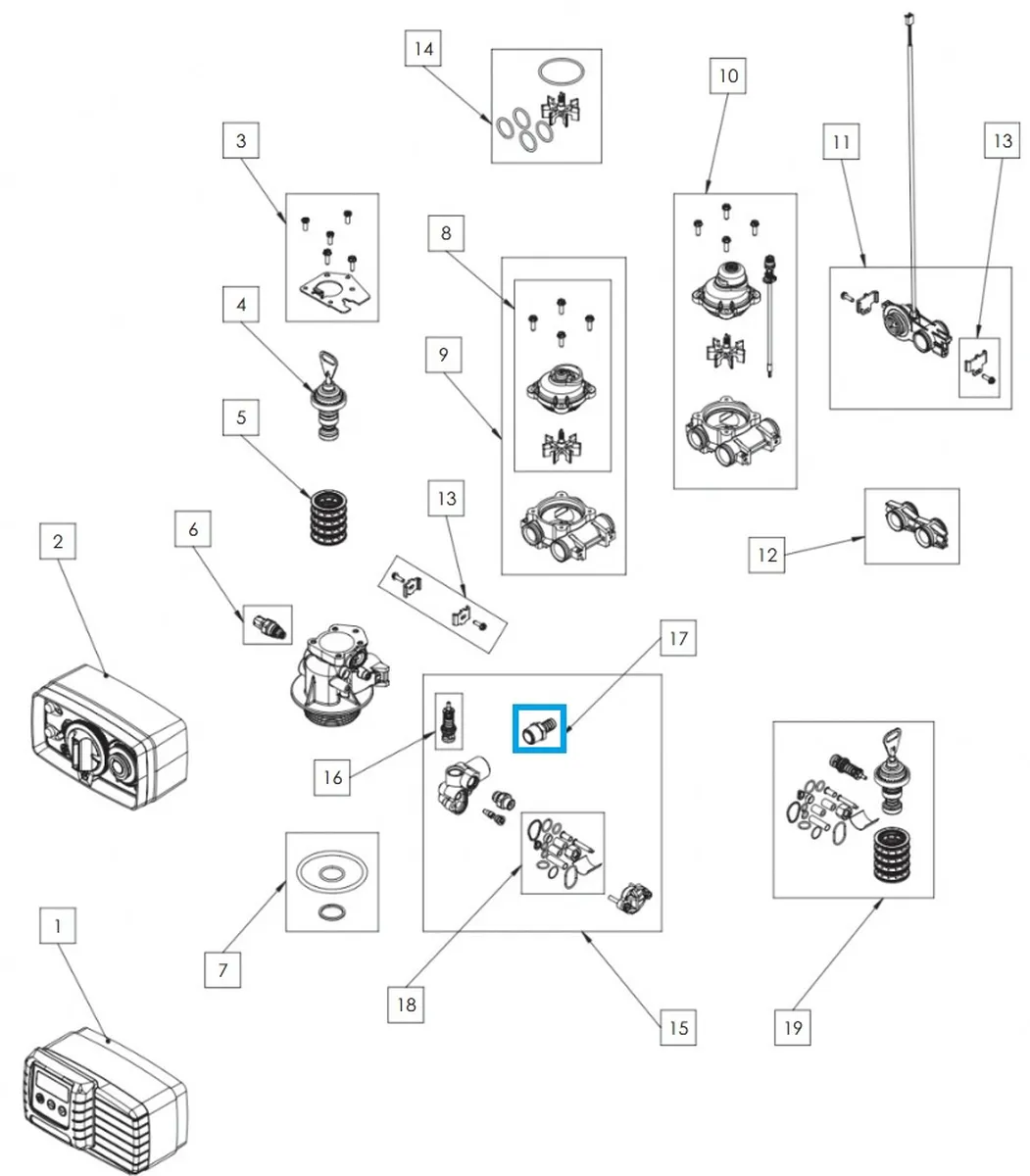

• au repère n°17 sur la Fleck 5600.

Sur la Fleck 4600, le catalogue distingue également les ensembles injecteurs eau chaude 29124, 29125 et 29126. Le raccord 22359SP est présenté séparément, à proximité de l’ensemble injecteur, de la vanne de saumurage 24114 et du kit de maintenance injecteur 29115.

Vérification indispensable avant l’achat

Toutes les Fleck 4600 et 5600 ne possèdent pas nécessairement la même configuration hydraulique.

Avant de commander, vérifiez :

• la référence 22359SP sur la documentation ou la pièce démontée ;
• la forme droite du raccord ;
• son emplacement sur le bloc injecteur ;
• la présence d’une configuration prévue pour l’eau chaude ;
• le type et le diamètre du tube de saumurage ;
• la correspondance avec le repère de la vue éclatée ;
• l’état du filetage situé sur le bloc injecteur.

Vous avez un doute sur la compatibilité ?
Envoyez-nous une photo de votre vanne, du raccord démonté ou de son emplacement sur le bloc injecteur. Nous vous aiderons à vérifier la référence avant votre commande.

Quand remplacer le raccord cannelé d’injecteur ?

Le remplacement peut être nécessaire lorsque :

• l’extrémité cannelée est cassée ;
• le raccord présente une fissure ;
• les cannelures sont usées ou déformées ;
• le tube se débranche ou tient mal ;
• une fuite apparaît au niveau de la connexion ;
• une prise d’air est détectée sur la ligne de saumurage ;
• le filetage est endommagé ;
• le raccord a été cassé pendant le démontage de l’injecteur ;
• la référence installée ne correspond pas à la configuration eau chaude ;
• le raccord d’origine est manquant.

Une absence d’aspiration de saumure ne provient toutefois pas systématiquement de ce raccord. Le problème peut également être causé par :

• un injecteur obstrué ;
• une crépine d’injecteur encrassée ;
• une vanne de saumurage défectueuse ;
• un tube de saumurage pincé ;
• une prise d’air située ailleurs sur la ligne ;
• une obstruction du circuit ;
• un mauvais réglage de la vanne.

Caractéristiques techniques du raccord injecteur Fleck

Raccord 22359SP ou ensemble injecteur complet ?

Le 22359SP est uniquement le raccord cannelé visible sur la photo.

Il ne comprend pas :

• le corps complet de l’injecteur ;
• la buse et le col d’injecteur ;
• les régulateurs de débit ;
• la vanne de saumurage ;
• le kit de maintenance injecteur ;
• le tube de saumurage.

Lorsque seul le raccord est cassé ou devenu non étanche, son remplacement peut éviter l’achat d’un ensemble injecteur complet.

Lorsque le corps de l’injecteur, sa buse ou ses composants internes sont endommagés, il faut choisir l’ensemble injecteur correspondant au modèle et à la capacité de l’adoucisseur.

Raccord droit 22359SP ou raccord incliné 19699SP ?

La référence 22359SP correspond à un raccord cannelé droit prévu pour les configurations eau chaude.

Elle ne doit pas être confondue avec :

• le 19699SP, raccord cannelé incliné à 45° ;
• le 12794-01SP, coude 3/8″ × 3/8″ ;
• un raccord de vidange ;
• le raccord de trop-plein du bac à sel ;
• un raccord de plomberie générique.

La forme et la référence doivent correspondre au montage prévu sur la vanne. Les références 22359SP, 19699SP et 12794-01SP sont répertoriées séparément par Pentair.

Comment remplacer le raccord cannelé Fleck 22359SP ?

Avant toute intervention :

1. Placez l’adoucisseur en position by-pass.
2. Coupez ou isolez l’arrivée d’eau.
3. Attendez le refroidissement de l’installation lorsqu’elle fonctionne avec de l’eau chaude.
4. Dépressurisez la vanne.
5. Localisez le bloc injecteur et le raccord de la ligne de saumurage.
6. Prenez une photo du montage avant démontage.
7. Débranchez délicatement le tube de saumurage.
8. Démontez le raccord endommagé sans forcer sur le bloc injecteur.
9. Vérifiez l’état du logement et du filetage.
10. Installez le nouveau raccord 22359SP.
11. Reconnectez le tube semi-rigide de 3/8″.
12. Vérifiez que le tube est correctement engagé et maintenu.
13. Remettez progressivement l’installation sous pression.
14. Contrôlez l’absence de fuite.
15. Lancez une régénération et vérifiez l’aspiration correcte de la saumure.

Précautions de montage du raccord injecteur Fleck

Ne serrez pas excessivement le raccord. Un serrage trop important peut détériorer la pièce ou le bloc injecteur.

La ligne de saumurage doit rester :

• correctement fixée ;
• sans pincement ;
• sans fuite ;
• sans prise d’air ;
• réalisée avec un tube suffisamment rigide pour ne pas s’écraser sous l’effet de la dépression.

Pentair précise que les tubes trop souples peuvent se contracter pendant l’aspiration de la saumure et qu’une petite fuite d’air peut empêcher l’adoucisseur d’extraire la saumure du bac.

Documentation technique Fleck

Consultez la documentation technique Pentair Fleck pour identifier l’emplacement du raccord 22359SP sur le bloc injecteur des vannes Fleck 4600 et Fleck 5600 : Vue éclatée Fleck – Pièces détachées et références

La documentation présente notamment :

• les vues éclatées des vannes ;
• les repères des pièces ;
• les références constructeur ;
• les différents ensembles injecteurs ;
• la vanne de saumurage ;
• les kits de maintenance ;
• les principales compatibilités Fleck.

Pourquoi choisir une pièce d’origine Pentair Fleck ?

Une pièce d’origine permet de conserver :

• la référence prévue par le fabricant ;
• la forme correspondant au montage d’origine ;
• une compatibilité cohérente avec les vues éclatées ;
• une identification plus simple lors des futures interventions ;
• une connexion adaptée à la configuration eau chaude concernée ;
• la possibilité de remplacer uniquement la pièce défectueuse.

Questions fréquentes sur le raccord injecteur Fleck

Ce raccord est-il compatible avec une Fleck 4600 ?

Oui, lorsque la vanne utilise le raccord cannelé droit eau chaude Pentair 22359SP. Le raccord est identifié au repère n°16 dans la nomenclature Fleck 4600.

Est-il compatible avec une Fleck 5600 ?

Oui, selon la configuration du corps hydraulique. Pentair répertorie le 22359SP au repère n°17 dans la nomenclature Fleck 5600.

Est-il compatible avec les versions SXT ?

La présence d’une tête de commande SXT ne suffit pas à déterminer la compatibilité. Il faut vérifier que le corps hydraulique et le bloc injecteur utilisent bien la référence 22359SP.

Ce raccord fait-il partie du bloc injecteur ?

Il se monte dans la zone du bloc injecteur et permet le raccordement de la ligne de saumurage. La pièce est néanmoins commercialisée séparément de l’ensemble injecteur complet.

S’agit-il d’un raccord de vidange ?

Non. Le 22359SP est associé au bloc injecteur et au circuit de saumurage. Il ne remplace pas le raccord de vidange de la vanne.

Quel tube faut-il utiliser ?

Pentair indique que la ligne de saumurage doit être réalisée avec un tube semi-rigide de 3/8″.

Un tube trop souple peut s’écraser sous l’effet de la dépression pendant l’aspiration de la saumure.

Une prise d’air peut-elle empêcher l’aspiration de la saumure ?

Oui. Une petite prise d’air sur la ligne peut empêcher la vanne d’aspirer correctement la saumure contenue dans le bac à sel.

Quelle différence avec le raccord 19699SP ?

Le 22359SP est droit et destiné à une configuration eau chaude. Le 19699SP est un raccord cannelé incliné à 45°.

Les deux références ne doivent pas être interverties sans vérifier la nomenclature et le montage de la vanne.

Le produit comprend-il l’injecteur complet ?

Non. Le produit comprend uniquement le raccord cannelé 22359SP vendu à l’unité.
