Description
Le piston de vanne Fleck est l’un des principaux éléments du mécanisme hydraulique de l’adoucisseur d’eau.
Installé à l’intérieur du corps de vanne, il se déplace pendant les différentes phases de fonctionnement afin d’orienter l’eau dans les circuits appropriés :
- passage de l’eau à travers la résine
- aspiration de la saumure
- rinçage de la résine
- remplissage du bac à sel
- remise en service de l’adoucisseur
Un piston usé, encrassé ou bloqué peut perturber la régénération et réduire l’efficacité de l’adoucisseur.
Son remplacement permet généralement de réparer la vanne sans remplacer l’ensemble de l’appareil.
Compatibilité
Plusieurs versions sont disponibles sur cette fiche produit.

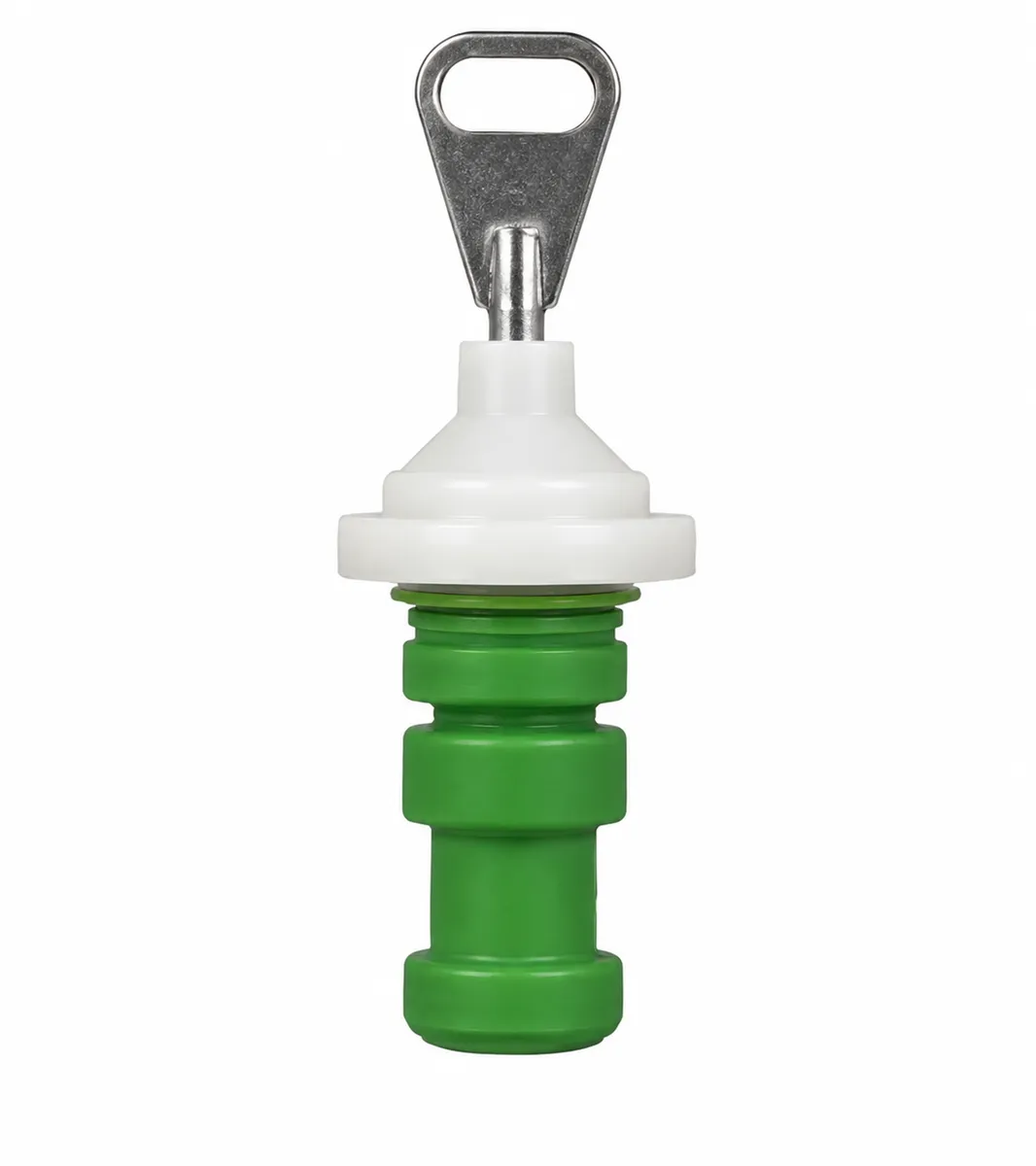

Piston pour vanne Fleck 4600 / 5600
Compatible avec :
- Fleck 4600 mécanique
- Fleck 5600 mécanique
- vannes fonctionnant en régénération descendante standard
Référence correspondante : 24116-US

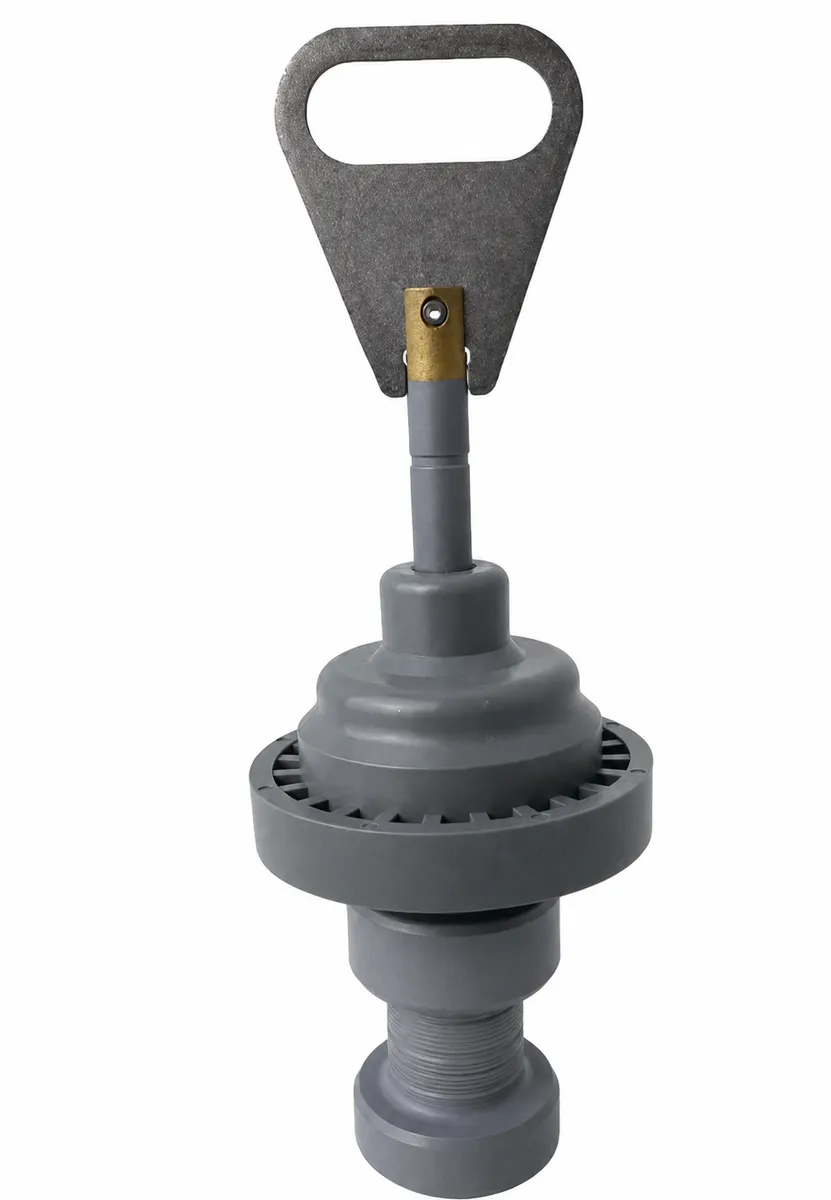

Piston pour vanne Fleck 4600 / 5600 LWU
Compatible avec :
- Fleck 4600 mécanique LWU
- Fleck 5600 mécanique LWU
- anciennes configurations utilisant un piston spécifique LWU
Référence correspondante : 24117-EU

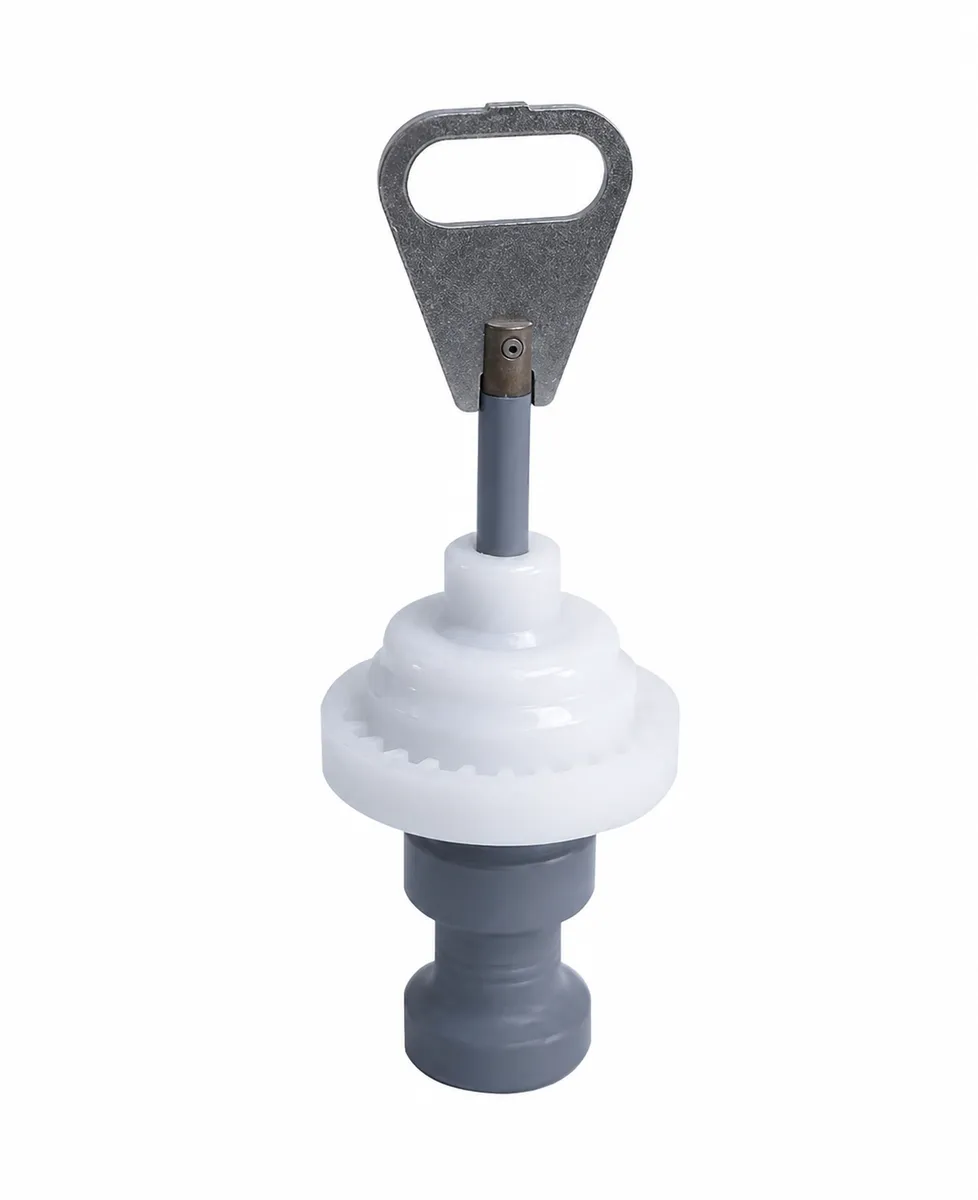

Piston pour vanne Fleck 4600 SXT / 5600 SXT / 6600 / 6700 DF
Compatible avec :
- Fleck 4600 SXT
- Fleck 5600 SXT
- Fleck 6600
- Fleck 6700
- configurations électroniques en régénération descendante DF
Référence correspondante : 27077-US
⚠️ Non compatible avec :
- les versions UF à régénération ascendante
- les vannes Fleck utilisées uniquement pour la filtration
- les vannes Fleck 5800, 9000, 9100 ou 9500
- les pistons dont la référence diffère de celles indiquées
⚠️ Une vanne Fleck 5600 mécanique et une Fleck 5600 SXT n’utilisent pas nécessairement le même piston.
En cas de doute, vérifiez :
- le modèle exact de la vanne
- le type de programmateur, mécanique ou électronique SXT
- le type de régénération, DF ou UF
- la référence de l’ancien piston
Vous pouvez également nous transmettre une photo de votre vanne et de la pièce démontée avant de commander.
Quand remplacer le piston de vanne Fleck ?
Le remplacement peut être nécessaire lorsque :
- la régénération reste bloquée sur une étape
- le moteur fonctionne, mais le piston ne se déplace plus correctement
- l’eau reste dure après une régénération
- de l’eau s’écoule continuellement vers l’évacuation
- la vanne présente une fuite interne
- le piston est rayé, déformé ou difficile à déplacer
- les cycles de rinçage ne s’effectuent plus normalement
Avant de remplacer le piston, il est recommandé de vérifier également :
- le moteur de la vanne
- l’injecteur
- le piston de saumurage
- les joints et entretoises
- la programmation de l’adoucisseur
Les mêmes symptômes peuvent avoir plusieurs origines. Un diagnostic préalable permet d’éviter le remplacement d’une pièce encore fonctionnelle.
Installation du piston de vanne Fleck
Le piston est installé à l’intérieur du corps de la vanne Fleck.
L’opération consiste généralement à :
- fermer l’arrivée d’eau ;
- placer l’adoucisseur en dérivation à l’aide du by-pass ;
- supprimer la pression présente dans la vanne ;
- débrancher l’alimentation électrique ;
- retirer le capot et démonter le mécanisme de commande ;
- extraire l’ancien piston ;
- contrôler les joints et les entretoises ;
- installer le nouveau piston ;
- remonter la vanne et vérifier son fonctionnement.
Lors du remplacement du piston, il est fortement conseillé de contrôler le kit joints et entretoises. Des joints usés peuvent provoquer une fuite interne ou gêner le déplacement du nouveau piston.
Après le remontage, effectuez une régénération manuelle complète et vérifiez l’absence de fuite.
⚠️ L’intervention doit impérativement être réalisée hors pression et avec l’alimentation électrique débranchée. En cas de doute, faites appel à un professionnel.
FAQ sur le piston de vanne Fleck
Comment savoir quel piston Fleck choisir ?
Vérifiez en priorité :
- le modèle exact de la vanne
- la présence d’un programmateur mécanique ou électronique SXT
- le type de régénération, DF ou UF
- la référence inscrite sur l’ancienne pièce ou dans la documentation de la vanne
Une Fleck 5600 mécanique et une Fleck 5600 SXT n’utilisent pas nécessairement le même piston.
Quelle est la différence entre les références 24116-US, 24117-EU et 27077-US ?
- La référence 24116-US correspond aux vannes mécaniques Fleck 4600 et 5600 standard.
- La référence 24117-EU est destinée aux versions mécaniques Fleck 4600 et 5600 LWU.
- La référence 27077-US équipe notamment les vannes électroniques Fleck 4600 SXT, 5600 SXT, 6600 et 6700 en configuration descendante DF.
Ce piston est-il compatible avec une Fleck 5600 SXT ?
Oui. Pour une vanne Fleck 5600 SXT fonctionnant en régénération descendante, sélectionnez la variante :
Fleck 4600 SXT / 5600 SXT / 6600 / 6700 DF – référence 27077-US
Peut-on utiliser ce piston sur une vanne UF ?
Non. Les versions UF à régénération ascendante utilisent un piston différent. La référence de la pièce doit impérativement être vérifiée avant la commande.
Faut-il remplacer les joints en même temps que le piston ?
Ce n’est pas systématiquement obligatoire, mais cela est fortement recommandé lorsque les joints sont anciens, marqués ou responsables d’une fuite interne.
Le piston coulisse directement à travers les joints et entretoises. Leur mauvais état peut gêner son déplacement et entraîner une nouvelle panne.
Un piston défectueux peut-il provoquer un écoulement permanent à l’égout ?
Oui. Un piston bloqué ou des joints internes usés peuvent empêcher la fermeture correcte des circuits et provoquer un écoulement continu vers l’évacuation.
Le piston peut-il être nettoyé plutôt que remplacé ?
Un nettoyage peut suffire si le piston est simplement encrassé et ne présente aucune rayure, déformation ou usure importante.
S’il reste difficile à déplacer après le nettoyage ou présente des traces d’usure, son remplacement est préférable.
Le remplacement du piston nécessite-t-il une reprogrammation ?
Non. Le remplacement du piston ne modifie normalement pas les réglages électroniques de la vanne.
Il est toutefois conseillé d’effectuer une régénération manuelle complète après l’intervention afin de vérifier chaque étape du cycle.
Piston Fleck 5600 SXT : symptômes et diagnostic
Un cycle bloqué, une régénération inefficace ou un écoulement continu à l’égout peut provenir du piston, mais également des joints internes, de l’injecteur ou du moteur de la vanne.
Pour identifier plus précisément l’origine de la panne, consultez notre guide consacré au diagnostic et aux différentes pièces de la vanne.
