Description

La tête de commande Fleck 5600 SXT Econominder DF (réf. PH56SXT-003) est l’ensemble complet permettant de remplacer une commande défectueuse sur un adoucisseur d’eau équipé d’une vanne Fleck 5600 SXT en version volumétrique (Econominder) à régénération Down Flow (DF).

Livrée entièrement assemblée, cette tête de commande comprend notamment le moteur, la carte électronique SXT programmée, l’afficheur, le câblage ainsi que les éléments mécaniques internes nécessaires au pilotage de la vanne. Elle constitue la solution idéale lorsqu’une réparation de plusieurs composants devient plus coûteuse qu’un remplacement complet.

Conçue par Pentair Fleck, elle garantit une parfaite compatibilité avec les vannes Fleck 5600 SXT Econominder DF d’origine.

Les avantages

• Pièce d’origine Pentair Fleck
• Remplacement complet de la commande électronique et mécanique
• Installation simple sur vanne compatible
• Compatible avec les systèmes volumétriques (Econominder)
• Affichage numérique SXT facile à programmer
• Fiabilité reconnue des commandes Fleck
• Idéal en cas de panne électronique ou mécanique

Compatibilité

Cette tête de commande est compatible avec :

• Fleck 5600 SXT Econominder DF
• Fleck 4600 SXT Econominder DF
• Référence constructeur : PH56SXT-003

Elle remplace uniquement les versions DF (Down Flow).

Elle n’est pas compatible avec :

• les versions UF (Up Flow)
• les commandes chronométriques (Time Clock)
• les anciennes commandes mécaniques 5600 Econominder sans électronique SXT.

Quand remplacer une tête de commande ?

Le remplacement complet est recommandé lorsque l’adoucisseur présente notamment :

• écran qui ne s’allume plus ;
• défaut électronique récurrent ;
• moteur de commande hors service ;
• dysfonctionnement mécanique interne ;
• impossibilité de programmer les régénérations ;
• plusieurs composants internes défectueux.

Lorsque seule la carte électronique est en cause, il est également possible de remplacer uniquement celle-ci grâce à notre Carte électronique Fleck 5600 SXT.

Caractéristiques techniques

Contenu de la tête de commande Fleck 5600 SXT

La tête de commande est livrée assemblée avec notamment :

• Moteur d’entraînement 24 V / 50 Hz (2 RPM)
• Came de saumurage
• Vis de fixation de la came de saumurage
• Vis de fixation du couvercle arrière
• Rondelle plate
• Couvercle arrière
• Rondelle de friction
• Came d’entraînement Down Flow (DF) (version Econominder)
• Vis de fixation de la came d’entraînement
• Ensemble du boîtier de commande SXT
• Panneau arrière
• Vis de fixation de la carte électronique
• Vis de fixation de la façade
• Façade avec afficheur SXT
• Carte électronique SXT programmée Econominder
• Faisceau de câblage d’alimentation
• Câble électronique du compteur à turbine (0,45 m)

Important : cette tête de commande est livrée entièrement assemblée et prête à être installée sur une vanne Fleck 4600 SXT ou 5600 SXT Econominder Down Flow (DF) compatible. Le corps de vanne, le by-pass, le compteur à turbine et les autres composants hydrauliques de l’adoucisseur ne sont pas inclus.

Garantie constructeur

Cette tête de commande Fleck 5600 SXT Econominder DF est couverte par une garantie de 2 ans contre tout défaut de fabrication, sous réserve d’une utilisation et d’une installation conformes aux recommandations du fabricant.

Documentation sur la tête de commande Fleck 5600 SXT

Vous souhaitez consulter les informations techniques avant votre achat ?

➡️ Téléchargez la notice officielle Pentair Fleck 5600 SXT (PDF)

• Installation
• Programmation
• Mise en service
• Maintenance
• Dépannage

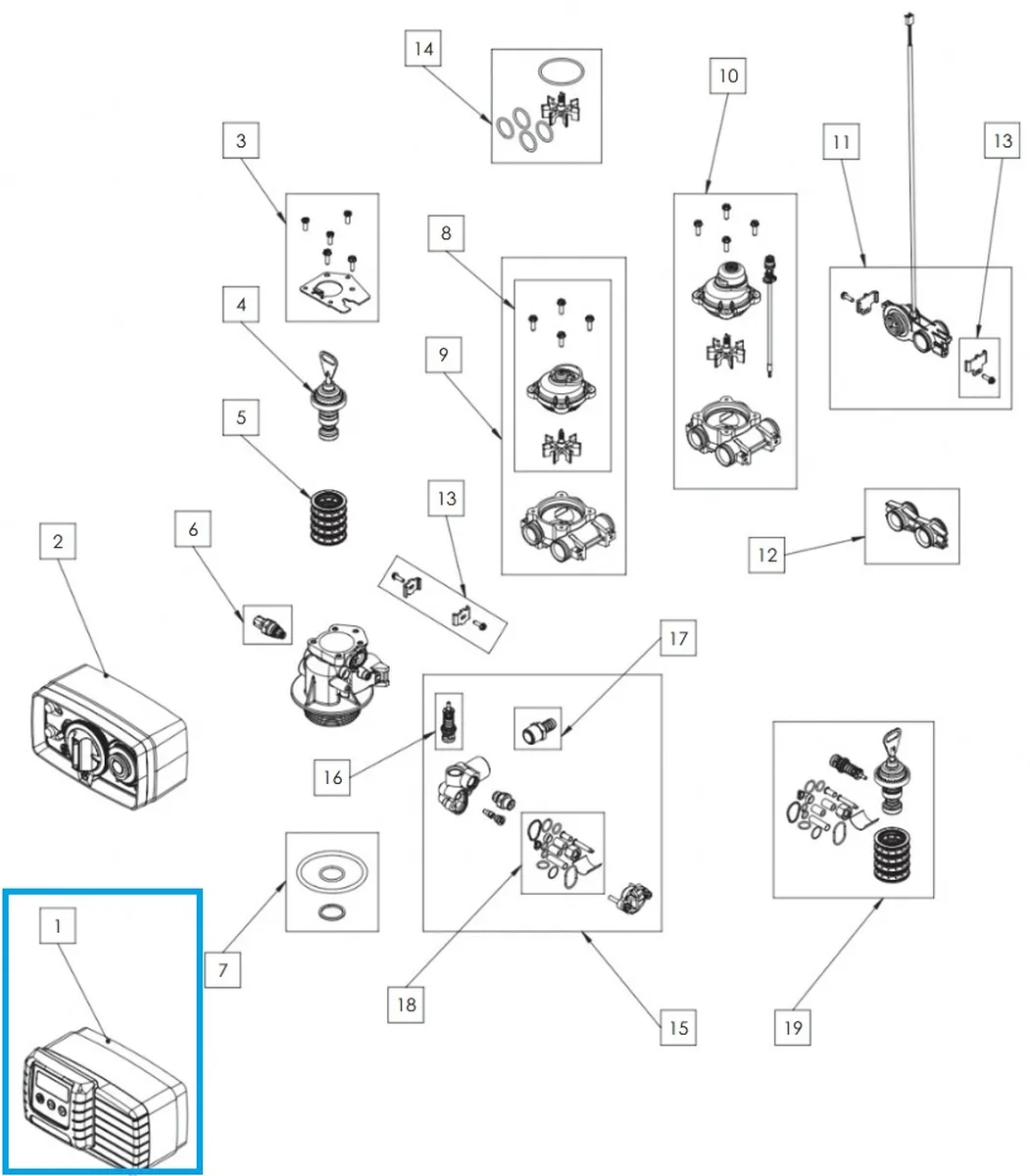

• Vue éclatée et références des pièces détachées

Pourquoi choisir une pièce d’origine Pentair Fleck ?

Les pièces d’origine Pentair garantissent :

• une compatibilité parfaite ;
• une programmation conforme aux spécifications constructeur ;
• une meilleure fiabilité dans le temps ;
• une maintenance facilitée grâce à la disponibilité des pièces détachées.

Vous avez un doute sur la compatibilité ?

Envoyez-nous une photo de votre vanne Fleck ou de son étiquette constructeur. Nous vous aiderons à identifier la bonne pièce.

Questions fréquentes

Cette tête de commande est-elle compatible avec toutes les vannes Fleck 5600 ?

Non. Cette référence est exclusivement prévue pour les modèles 5600 SXT Econominder DF.

La tête de commande Fleck 5600 SXT est-elle livrée programmée ?

Oui. La carte électronique est installée dans la tête de commande. Les paramètres devront néanmoins être adaptés à votre installation (volume de résine, dureté de l’eau, capacité, etc.).

Puis-je remplacer uniquement la carte électronique ?

Oui, si le reste de la tête de commande est en bon état. Cela permet de limiter le coût de réparation.

Cette tête de commande Fleck 5600 SXT est-elle d’origine Pentair ?

Oui, il s’agit d’une pièce constructeur d’origine.
