Moteur de conduite Fleck 5600 SXT | 24 V | Référence Pentair 25329

Description

Également appelé moteur d’entraînement de vanne, ce composant transmet le mouvement au mécanisme de commande du Fleck 5600 SXT.

Son fonctionnement permet de positionner la vanne pour les différentes phases du traitement. Une défaillance peut empêcher la régénération de se dérouler correctement ou le retour en position de service.

Avantages du moteur de conduite Fleck 5600 SXT

• Réparation ciblée lorsque la défaillance du moteur est confirmée.
• Conservation de la tête de commande si ses autres composants sont fonctionnels.
• Identification facilitée par la référence constructeur et la vue éclatée.
• Possibilité de remettre en fonctionnement l’adoucisseur sans remplacer l’appareil complet.

Compatibilité du moteur de conduite Fleck 5600 SXT

Ce moteur est destiné à la Fleck 5600 SXT équipée de la motorisation correspondant à la référence 25329.

Il ne remplace pas le moteur timer d’une Fleck 5600 mécanique. La présence du nom « 5600 » sur l’adoucisseur ne suffit donc pas à choisir le moteur.

Vérifications avant de commander

Comparez les informations de votre moteur avec celles de cette fiche :

• référence de la pièce ou correspondance dans la documentation ;
• tension, fréquence et vitesse inscrites sur son étiquette ;
• raccordement électrique ;
• fixation et entraînement mécanique.

Un doute sur votre modèle ? Envoyez-nous une photo de la tête de commande et de l’étiquette du moteur. Nous vous aiderons à identifier la pièce adaptée avant votre achat.

Quand remplacer le moteur de conduite ?

Le remplacement peut être nécessaire lorsque le diagnostic confirme :

• un moteur hors service ;
• une absence de mouvement malgré une alimentation et une commande correctes ;
• une défaillance de la motorisation empêchant la vanne de changer de position.

Une régénération bloquée peut aussi venir d’un piston grippé, d’un engrenage endommagé, d’un microcontacteur ou d’un défaut de commande. Ces éléments doivent être contrôlés pour éviter de remplacer une pièce encore fonctionnelle.

Consultez notre guide des pannes et pièces détachées Fleck 5600 SXT pour orienter les vérifications.

Caractéristiques techniques

Le repère dépend du document consulté : la référence constructeur reste le critère d’identification à privilégier.

Comment fonctionne le moteur de conduite ?

Lors d’une régénération, la commande SXT pilote le moteur pour déplacer le mécanisme de la vanne.

Ce mouvement permet d’enchaîner les positions nécessaires au détassage, au saumurage, aux rinçages et au retour en service. Le moteur assure le déplacement mécanique ; la commande électronique gère le déroulement programmé.

Une panne du moteur peut donc interrompre le cycle même si l’écran de l’adoucisseur reste allumé.

Moteur de conduite et moteur timer : quelle différence ?

La vue éclatée réunit des composants destinés à plusieurs versions de commande.

Ces deux repères ne signifient pas que chaque vanne possède deux moteurs. Les motorisations diffèrent selon la version de commande.

Pour une vanne mécanique, consultez la fiche du moteur timer Fleck 5600 et comparez les caractéristiques avec votre pièce.

Moteur et carte électronique : faut-il remplacer les deux ?

Le remplacement simultané n’est pas systématique.

Un écran allumé ne garantit pas que le moteur reçoit correctement sa commande. Inversement, un moteur immobilisé ne suffit pas à conclure que la carte électronique est défectueuse.

Le diagnostic doit distinguer l’alimentation, la commande, le moteur et la transmission mécanique afin de remplacer uniquement les composants concernés.

Comment remplacer le moteur de conduite Fleck 5600 SXT ?

Respectez les instructions de maintenance Pentair :

1. Débranchez le transformateur de la prise électrique.
2. Isolez l’adoucisseur par le by-pass ou coupez son alimentation en eau, puis dépressurisez conformément à la notice.

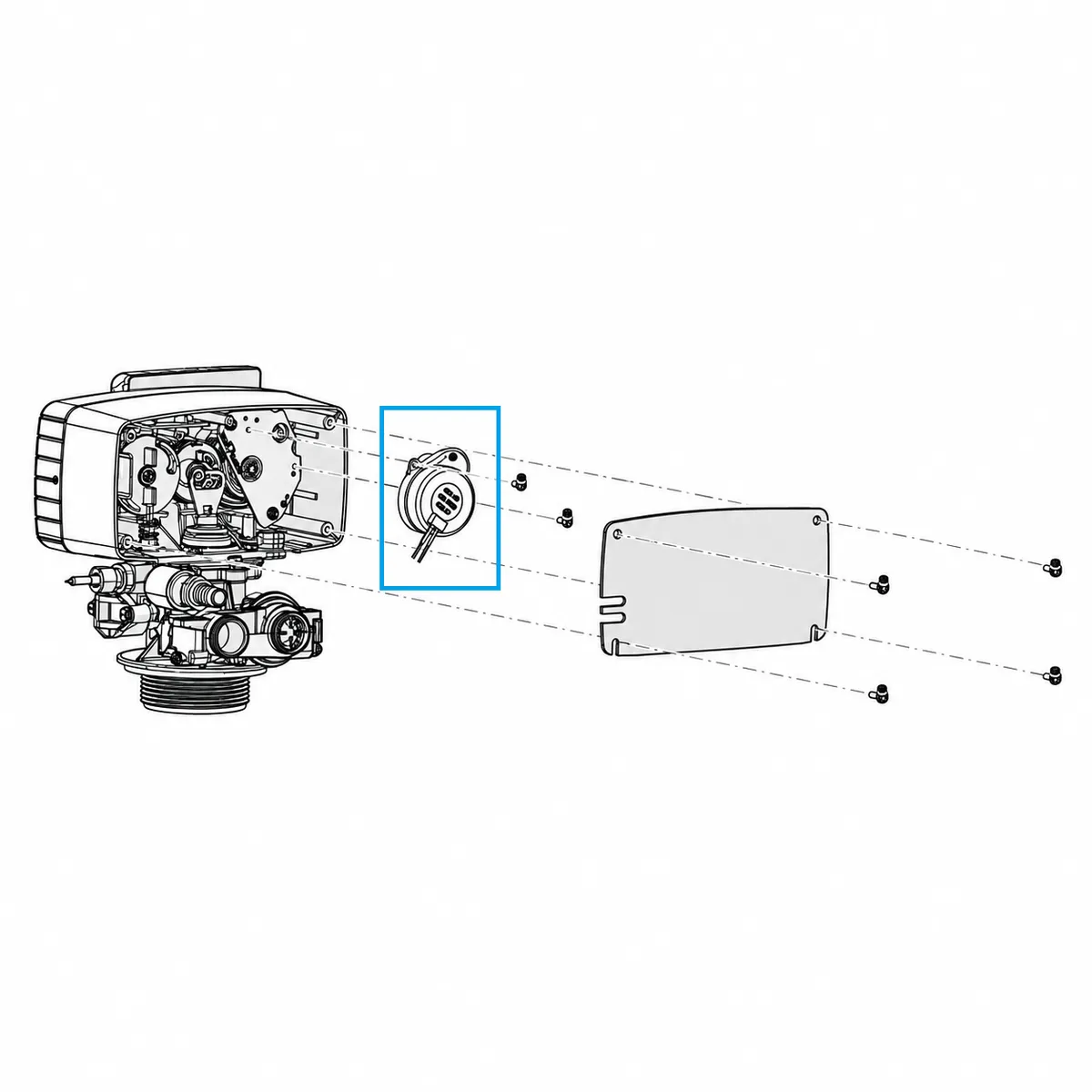

3. Retirez le capot donnant accès au moteur.
4. Repérez le câblage, puis déconnectez le moteur.
5. Retirez ses fixations et déposez-le.
6. Installez la pièce correspondante, rétablissez les connexions et remontez le capot.

Après remise en service selon la notice, contrôlez le déroulement de la régénération et le retour en position de service.

Ne branchez jamais ce moteur directement sur le secteur 230 V. Confiez l’intervention à un professionnel si vous ne maîtrisez pas le diagnostic ou le montage.

Documentation Fleck 5600 SXT

Retrouvez les informations utiles à l’identification et à la maintenance :

• Vue éclatée et références des pièces Fleck 5600 — Pentair (PDF).
• Manuel d’installation et de maintenance Fleck 5600 SXT — Pentair (PDF).

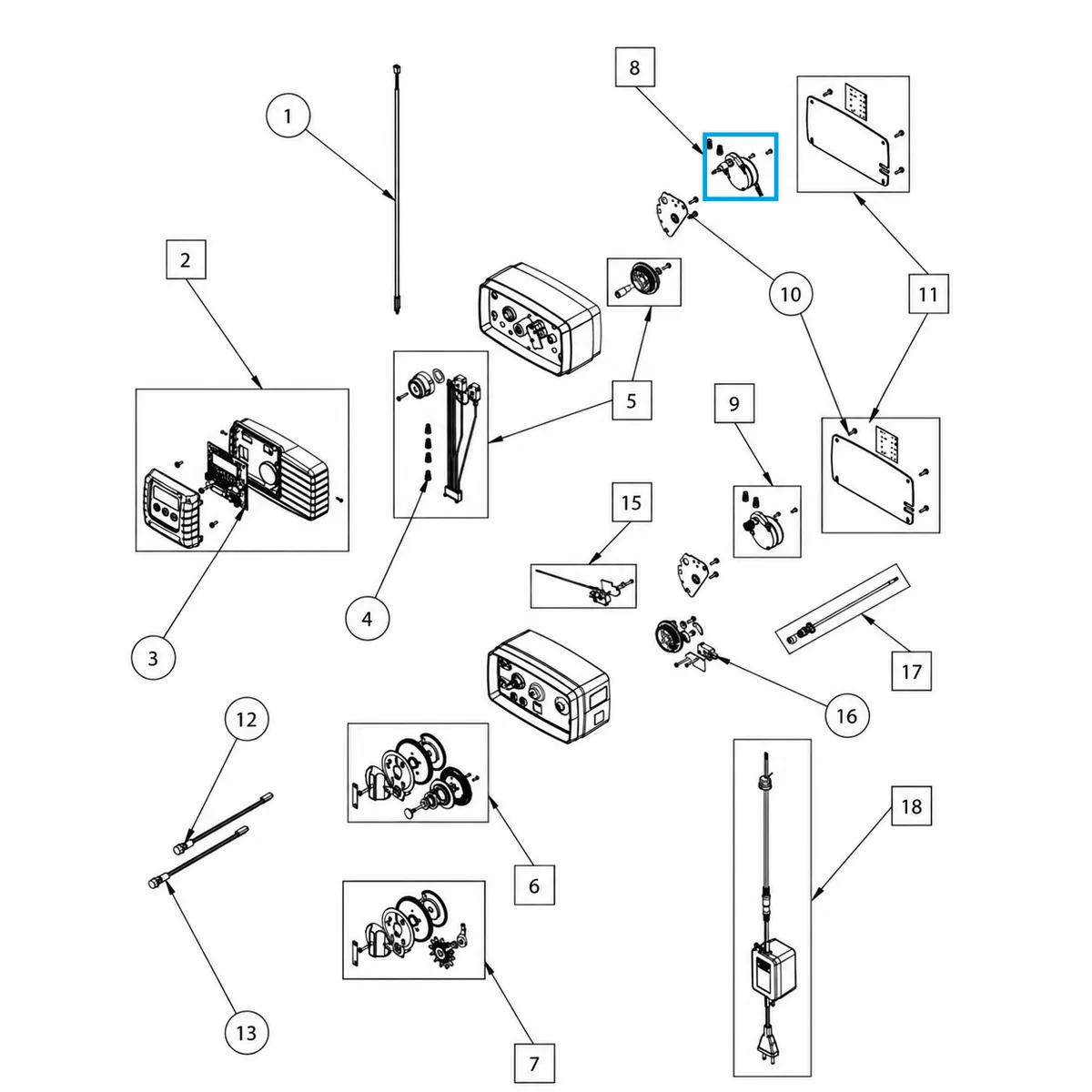

La nomenclature de la vue éclatée associe le repère 8 au moteur 25329.

Pourquoi choisir un moteur identifié par sa référence constructeur ?

Deux moteurs peuvent se ressembler sans présenter les mêmes caractéristiques électriques ou mécaniques.

Vérifier la référence permet de choisir une pièce correspondant au montage prévu et de limiter les erreurs de commande. Conservez une photo de l’étiquette de votre ancien moteur pour faciliter cette comparaison.

Questions fréquentes sur le moteur Fleck 5600 SXT

Ce moteur convient-il à toutes les vannes Fleck 5600 ?

Non. Il correspond à la motorisation SXT indiquée dans cette fiche. Les versions mécaniques utilisent un moteur timer différent.

Le repère est-il toujours le numéro 8 ?

Non. Le n° 8 concerne la vue éclatée présentée ici. D’autres notices utilisent une numérotation différente pour la même pièce.

Le moteur est-il forcément en panne si la régénération reste bloquée ?

Non. Un blocage mécanique ou un défaut de détection de position peut provoquer un symptôme similaire. Faites identifier la cause avant de commander.

Faut-il changer toute la vanne lorsque le moteur est défectueux ?

Pas nécessairement. Si la panne est limitée au moteur et que le reste de la vanne fonctionne correctement, son remplacement peut suffire.

Le moteur règle-t-il la dureté de l’eau ?

Non. Il assure les mouvements de la vanne. Après réparation, vérifiez le résultat du traitement avec un test de dureté de l’eau TH.
