Description
Le by-pass Eco Fleck 4600 26007-10 est un ensemble hydraulique permettant de contourner temporairement l’adoucisseur d’eau.
En fonctionnement normal, l’eau traverse l’adoucisseur avant d’être distribuée dans l’installation. Lorsque le by-pass est actionné, l’adoucisseur est isolé du circuit principal et l’eau peut continuer à alimenter le logement sans passer par le traitement.
Cette fonction est particulièrement utile lors d’une maintenance de la vanne Fleck, du remplacement d’une pièce, d’un contrôle de l’adoucisseur ou lorsqu’il est nécessaire de mettre temporairement l’appareil hors service.
La référence 26007-10 correspond à l’ensemble by-pass Eco 8 m³ avec poignée rouge répertorié par Pentair pour les installations Fleck compatibles. Le constructeur recommande d’ailleurs la présence d’un système de by-pass sur les installations de traitement d’eau afin de pouvoir isoler l’adoucisseur pendant les opérations de maintenance.
Avantages du by-pass Eco Fleck 26007-10
- Pièce d’origine Pentair Fleck
- Référence constructeur 26007-10
- Version constructeur Eco 8 m³
- Poignée rouge facilement identifiable
- Permet d’isoler l’adoucisseur sans couper durablement l’alimentation générale
- Facilite les interventions de maintenance et de dépannage
- Permet l’alimentation de l’installation en eau non traitée lorsque l’adoucisseur est by-passé
- Ensemble complet prévu pour les installations Fleck compatibles
- Remplacement direct d’un by-pass 26007-10 existant
Compatibilité du by-pass Fleck 26007-10
- Vanne Fleck 4600 ;
- Vanne Fleck 4600 SXT ;
- Vanne Fleck 5600 ;
- Vanne Fleck 5600 SXT ;
- Vanne Fleck 9000 ;
- Vanne Fleck 9000 SXT ;
- Vanne Fleck 9100 ;
- Vanne Fleck 9100 SXT.
Vérification indispensable avant l’achat
Ne commandez pas uniquement à partir de l’apparence extérieure de votre adoucisseur.
Avant remplacement, vérifiez idéalement :
- la présence d’un by-pass de même type ;
- la référence 26007-10 de la pièce existante ;
- le système de raccordement utilisé sur votre vanne ;
- la compatibilité de votre configuration Fleck.
Vous avez un doute sur la compatibilité ?
Envoyez-nous une photo de votre vanne Fleck, de votre by-pass actuel ou de l’étiquette constructeur. Nous pourrons vous aider à identifier la pièce adaptée.
Quand remplacer le by-pass d’un adoucisseur Fleck ?
Le remplacement du by-pass peut être nécessaire lorsque :
- de l’eau fuit au niveau du corps ou des raccordements ;
- la poignée rouge est cassée ;
- la poignée devient anormalement dure à manœuvrer ;
- le mécanisme ne reste plus correctement en position ;
- le passage entre service et by-pass devient impossible ;
- l’adoucisseur reste partiellement alimenté alors qu’il devrait être isolé ;
- le by-pass présente des dommages à la suite d’un démontage ou d’une intervention.
Une fuite située à proximité du by-pass ne signifie toutefois pas systématiquement que l’ensemble 26007-10 doit être remplacé. Il convient également de contrôler les joints, clips, raccords et éléments de connexion avant d’identifier définitivement la panne.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | 26007-10 |
| Marque | Pentair Fleck |
| Désignation constructeur | Eco Bypass Assy 8 m³ & Red Handle |
| Désignation française | Ensemble / montage by-pass Eco |
| Type de pièce | By-pass pour adoucisseur |
| Version | 8 m³ |
| Poignée | Rouge |
| Fonction | Isolation / contournement de l’adoucisseur |
| Utilisation | Maintenance, dépannage, mise hors service temporaire |
| Compatibilité principale de cette fiche | Fleck 4600 / 4600 SXT |
| État | Neuf |
| Origine | Pièce d’origine Pentair |
| Référence catalogue Fleck 4600 | Repère n°21 |
À quoi sert le by-pass d’un adoucisseur Fleck ?
Le by-pass possède deux fonctions principales.
En position service, l’eau circule normalement à travers l’adoucisseur et est traitée avant d’être envoyée vers l’installation.
En position by-pass, l’adoucisseur est isolé. L’eau du réseau contourne alors l’appareil et peut continuer à alimenter le logement sans être adoucie. Pentair indique explicitement que cette fonction est prévue notamment pour les opérations d’entretien et de maintenance.
Cela permet par exemple de démonter une vanne, remplacer un injecteur, intervenir sur le piston ou rechercher une fuite sans immobiliser inutilement toute l’alimentation en eau du bâtiment.
By-pass et mixing : quelle différence ?
Le by-pass et le mixing remplissent deux fonctions complètement différentes.
- Le by-pass permet de contourner et d’isoler l’adoucisseur.
- Le mixing permet de mélanger une quantité réglable d’eau brute avec l’eau adoucie afin d’ajuster la dureté résiduelle.
La référence 26007-10 correspond au by-pass. Elle ne doit donc pas être confondue avec l’ensemble mixing résidentiel 24509-01.
Comment remplacer le by-pass Fleck 26007-10 ?
Avant toute intervention :
- Coupez l’arrivée d’eau de l’installation.
- Ouvrez un robinet en aval afin de supprimer la pression restante.
- Vérifiez la référence du by-pass démonté.
- Démontez les éléments de fixation et raccordement sans exercer d’effort excessif sur le corps de vanne.
- Positionnez le nouveau by-pass 26007-10.
- Remontez correctement les joints et systèmes de fixation.
- Rétablissez progressivement l’alimentation en eau.
- Contrôlez soigneusement l’absence de fuite en position service puis en position by-pass.
Pentair précise notamment qu’il ne faut pas utiliser d’outil pour serrer excessivement les raccords plastiques et recommande uniquement une graisse 100 % silicone compatible sur les joints concernés.
En cas de doute sur le raccordement hydraulique ou sur l’état du corps de vanne, l’intervention doit être confiée à un professionnel.
Documentation Fleck 4600

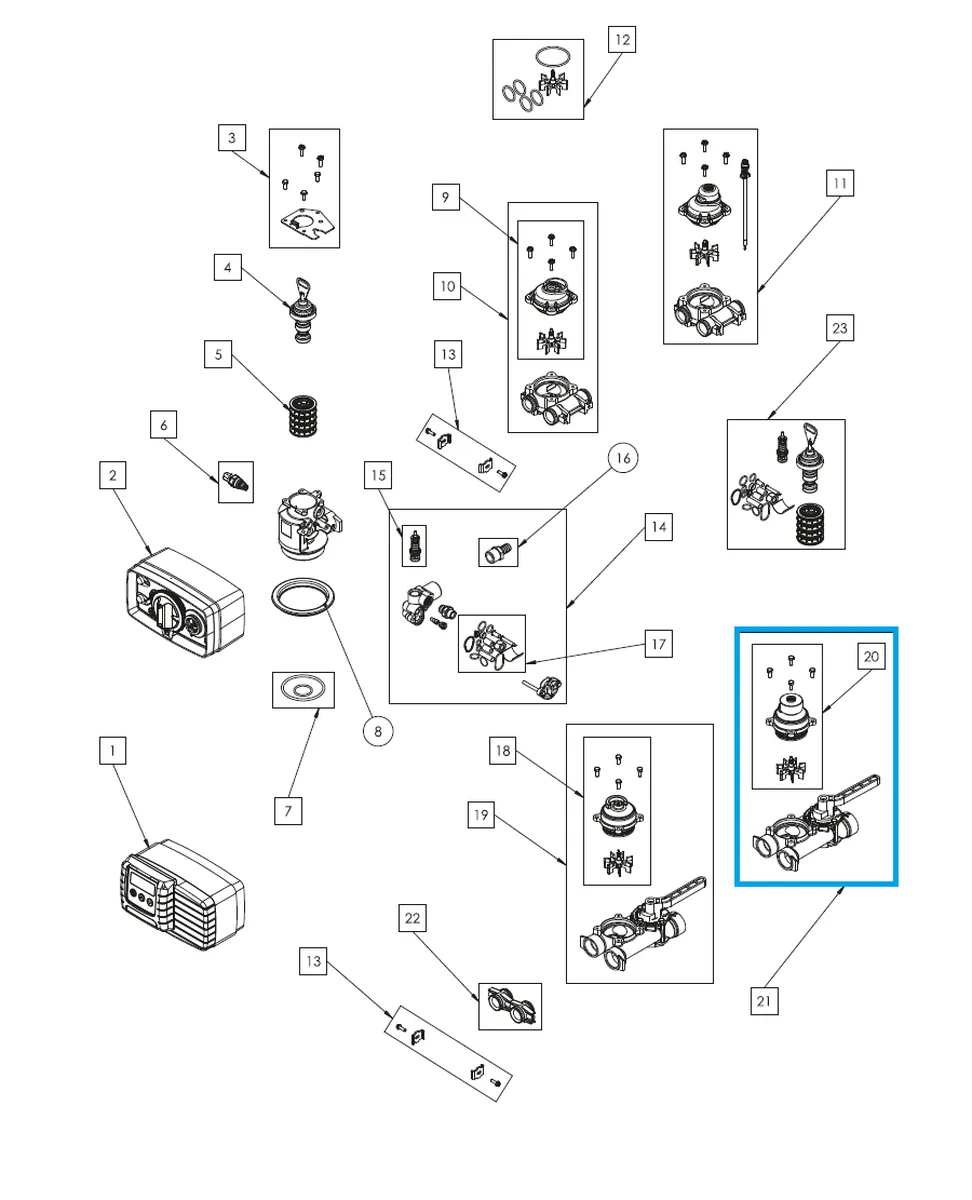

Le by-pass Eco 26007-10 est visible sur la vue éclatée Fleck 4600 au repère n°21.
➡️ Consultez la documentation technique Fleck (Vue éclatée Fleck – Pièces détachées et références) pour identifier l’emplacement du by-pass Eco 26007-10 et vérifier les références des pièces détachées compatibles avec votre vanne.
Pourquoi choisir une pièce d’origine Pentair Fleck ?
Le remplacement par une pièce d’origine Pentair Fleck permet de conserver la référence prévue par le constructeur et de faciliter l’identification de la pièce lors des futures opérations de maintenance.
Pentair recommande expressément l’utilisation de pièces détachées et accessoires d’origine recommandés par le fabricant afin de préserver le bon fonctionnement de la vanne.
Questions fréquentes sur le by-pass Fleck 26007-10
À quoi sert le by-pass Fleck 26007-10 ?
Il permet d’isoler temporairement l’adoucisseur du réseau. L’installation peut alors continuer à recevoir de l’eau brute pendant une opération de maintenance.
S’agit-il bien du modèle avec poignée rouge ?
Oui. La référence Pentair Fleck 26007-10 est officiellement désignée comme un Eco Bypass Assy 8 m³ & Red Handle.
Est-il compatible avec une Fleck 4600 ?
Oui. Pentair référence le 26007-10 parmi les pièces et options de la Fleck 4600, il apparaît au repère n°21 dans le catalogue de pièces.
Quelle différence avec la référence 26006-10 ?
La 26006-10 correspond à la version eau chaude (HW), tandis que la 26007-10 correspond à la version standard. Les deux références sont clairement distinguées dans la documentation Pentair.
Peut-on utiliser l’adoucisseur lorsque le by-pass est activé ?
Non. Lorsque l’installation est véritablement en position by-pass, l’eau contourne l’adoucisseur. Elle reste disponible au réseau mais n’est alors pas traitée par l’adoucisseur.
