Description
La vis de mixing Fleck 5600, également appelée vis de dureté, mixing proportionnel ou ensemble mitigeur, permet de régler mécaniquement la dureté de l’eau distribuée après l’adoucisseur.
Après son passage dans la résine de l’adoucisseur, l’eau traitée contient très peu de calcium et de magnésium. Le système de mixing permet de réintroduire une quantité contrôlée d’eau brute dans cette eau adoucie afin d’obtenir une dureté résiduelle adaptée aux besoins de l’installation.
La référence Pentair Fleck 24509-01 correspond à l’ensemble mitigeur résidentiel utilisé sur les corps de vanne Fleck compatibles. Elle comprend le mécanisme de réglage nécessaire au mélange proportionnel de l’eau brute et de l’eau traitée.
Avantages de la vis de mixing Fleck 5600
- Pièce d’origine Pentair Fleck
- Référence constructeur 24509-01
- Réglage mécanique progressif de la dureté résiduelle
- Mélange proportionnel entre eau brute et eau adoucie
- Compatible avec les vannes Fleck 5600 et 5600 SXT adaptées
- Ensemble complet prêt à remplacer le mixing existant
- Permet de retrouver un réglage stable du TH
- Aucun changement de tête de commande ou de carte électronique nécessaire
- Réglage contrôlable avec un simple test de dureté TH
Compatibilité de la vis de mixing Fleck 5600
Cette vis de mixing est prévue pour les adoucisseurs équipés d’une :
- vanne Fleck 5600 mécanique avec corps de vanne doté d’un mixing ;
- vanne Fleck 5600 SXT avec corps de vanne doté d’un mixing ;
- référence de mixing Pentair Fleck 24509-01.
Vérification indispensable avant l’achat
Toutes les vannes Fleck 5600 ne possèdent pas nécessairement le même corps hydraulique.
Pentair distingue notamment les corps de vanne :
- avec emplacement pour mitigeur ;
- sans emplacement pour mitigeur.
Cette pièce ne doit donc pas être commandée uniquement à partir de l’apparence de la tête de commande. Vérifiez la présence du mixing sur le côté du corps de vanne ou comparez la référence de la pièce démontée. Les documents techniques Pentair distinguent bien les corps de vanne 5600 avec et sans mitigeur.
Vous avez un doute sur la compatibilité ?
Envoyez-nous une photo de votre vanne Fleck, de son système de mixing ou de son étiquette constructeur. Nous vous aiderons à vérifier la référence avant votre commande.
Quand remplacer une vis de mixing Fleck 5600 ?
Le remplacement de l’ensemble mitigeur peut être nécessaire lorsque :
- la molette extérieure est cassée ;
- la vis ne tourne plus correctement ;
- le mécanisme reste bloqué dans une position ;
- le réglage n’a plus d’effet sur la dureté de sortie ;
- une fuite apparaît au niveau du mixing ;
- les ressorts ou les composants internes sont détériorés ;
- la pièce a été perdue ou endommagée pendant une intervention ;
- le TH de sortie ne peut plus être stabilisé malgré plusieurs réglages.
Une eau trop dure en sortie ne signifie toutefois pas systématiquement que la vis de mixing est défectueuse. Le problème peut également provenir de la programmation, d’une absence de régénération, de la résine, du piston, des joints, du by-pass ou d’un autre composant hydraulique.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | 24509-01 |
| Marque | Pentair Fleck |
| Désignation constructeur | Ensemble mitigeur résidentiel |
| Désignations courantes | Vis de mixing, vis de dureté, mixing proportionnel |
| Type de pièce | Ensemble mitigeur complet |
| Compatibilité principale | Fleck 5600 et Fleck 5600 SXT |
| Condition de compatibilité | Corps de vanne équipé d’un emplacement pour mixing |
| Fonction | Mélange entre eau brute et eau adoucie |
| Réglage constructeur | De 0 à 50 % d’eau dure |
| Course de réglage | De 0 à 1,5 tour |
| Utilisation | Réglage de la dureté résiduelle |
| État | Pièce neuve d’origine |
| Poids | Environ 0,02 kg |
La plage de réglage annoncée par Pentair correspond à une proportion d’eau brute mélangée et non directement à une valeur de TH.
Comment fonctionne la vis de mixing Fleck 5600 ?
Le mixing crée un passage contrôlé entre le circuit d’eau brute et le circuit d’eau traitée.
Lorsque le mixing est complètement fermé, l’eau distribuée provient entièrement du circuit traité. Lorsque la vis est progressivement ouverte, une partie de l’eau brute rejoint l’eau adoucie avant sa distribution dans l’installation.
Selon le manuel Pentair :
- 0 tour correspond à 0 % d’eau brute et 100 % d’eau traitée ;
- 1,5 tour correspond à 50 % d’eau brute et 50 % d’eau traitée ;
- les positions intermédiaires permettent un mélange progressif.
La position de la vis ne correspond cependant pas directement à un nombre de degrés français. La dureté finale dépend notamment de la dureté de l’eau brute, du fonctionnement de l’adoucisseur et du débit utilisé. Le résultat doit toujours être vérifié avec un test TH.
Comment régler la vis de mixing Fleck 5600 ?
- Vérifiez que l’adoucisseur fonctionne correctement et qu’il a récemment effectué une régénération normale.
- Placez d’abord le mixing en position fermée, correspondant au réglage de départ.
- Faites couler l’eau froide pendant quelques minutes afin de renouveler l’eau présente dans les canalisations.
- Mesurez la dureté en sortie avec un test TH.
- Ouvrez progressivement la vis de mixing, idéalement par petits ajustements d’environ un quart de tour.
- Faites de nouveau couler l’eau avant chaque mesure.
- Répétez l’opération jusqu’à obtenir la dureté résiduelle souhaitée.
- Ne dépassez pas la course prévue par le fabricant et ne forcez jamais la molette en fin de réglage.
Le réglage doit être réalisé progressivement. Une modification importante suivie d’une mesure immédiate pourrait donner un résultat faussé par l’eau encore présente dans les tuyauteries.
Mesurez précisément la dureté de votre eau : utilisez notre test TH avant et après le réglage de la vis de mixing afin de contrôler immédiatement le résultat.
Vis de mixing et programmation Fleck 5600 SXT : quelle différence ?
La vis de mixing ne remplace pas la programmation de la tête Fleck 5600 SXT.
Le paramètre de dureté enregistré dans la commande SXT correspond à la dureté de l’eau à traiter et intervient dans le calcul de la capacité volumétrique et du déclenchement des régénérations.
La vis de mixing agit quant à elle mécaniquement sur l’eau distribuée en sortie, en mélangeant une partie de l’eau brute avec l’eau adoucie.
Les deux réglages ont donc des fonctions différentes :
- programmation SXT : gestion de la capacité et des régénérations ;
- vis de mixing : réglage de la dureté résiduelle réellement distribuée.
Un mauvais paramétrage électronique ne doit pas être compensé uniquement en modifiant la vis de mixing.
Quelle dureté viser après l’adoucisseur ?
Il n’existe pas une valeur unique convenant à toutes les installations.
La dureté recherchée dépend notamment :
- de la dureté de l’eau brute ;
- des équipements raccordés ;
- des matériaux présents dans l’installation ;
- des préconisations de l’installateur ;
- du confort recherché.
Il est donc préférable d’ajuster progressivement le mixing et de mesurer le résultat plutôt que d’appliquer systématiquement une valeur universelle.
Comment remplacer la vis de mixing Fleck 5600 ?
Avant toute intervention :
- placez l’adoucisseur en position by-pass ;
- coupez ou isolez l’arrivée d’eau vers la vanne ;
- dépressurisez l’installation ;
- vérifiez que la référence de remplacement correspond à la pièce démontée.
Installez le nouvel ensemble sans forcer sur les filetages ou sur le corps de vanne. Une fois la vanne remise en service, contrôlez l’absence de fuite puis effectuez un nouveau réglage du TH.
En cas de doute sur le démontage ou sur l’état du corps de vanne, faites intervenir un professionnel du traitement de l’eau.
Documentation Fleck 5600 SXT
Vous souhaitez vérifier le fonctionnement du mixing (mitigeur) ou identifier la pièce sur la vue éclatée ?
➡️ Notice Fleck 5600 SXT – Installation et programmation (PDF)
La notice contient notamment :
- le fonctionnement du mitigeur ;
- sa plage de réglage ;
- son emplacement sur le corps de vanne ;
- les références des pièces détachées ;
- les procédures de mise en service ;
- les informations de maintenance et de dépannage.
Pourquoi choisir une pièce d’origine Pentair Fleck ?
Une pièce d’origine permet de conserver :
- la référence prévue par le fabricant ;
- les dimensions adaptées au corps de vanne ;
- le fonctionnement proportionnel du mixing ;
- une compatibilité cohérente avec les documents Pentair ;
- une identification plus simple lors des futures opérations de maintenance.

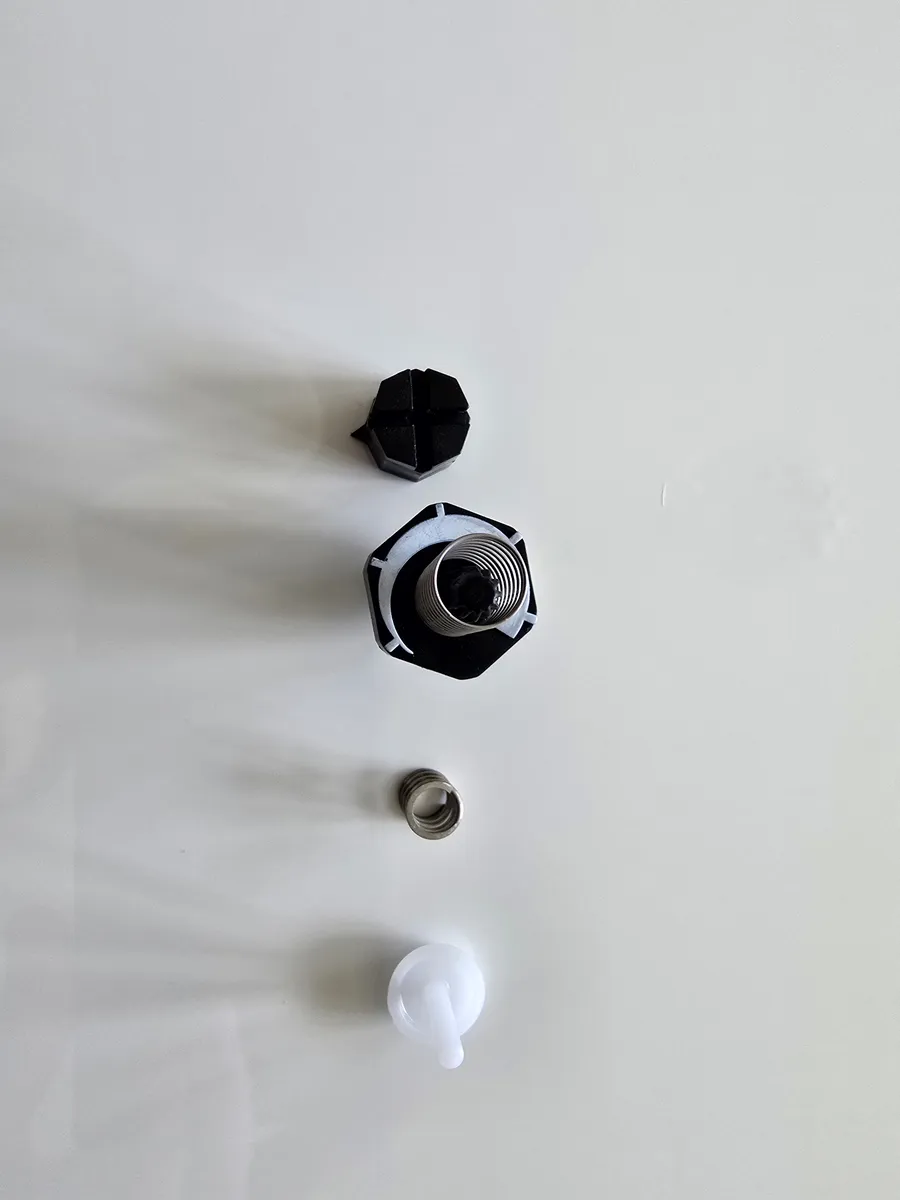

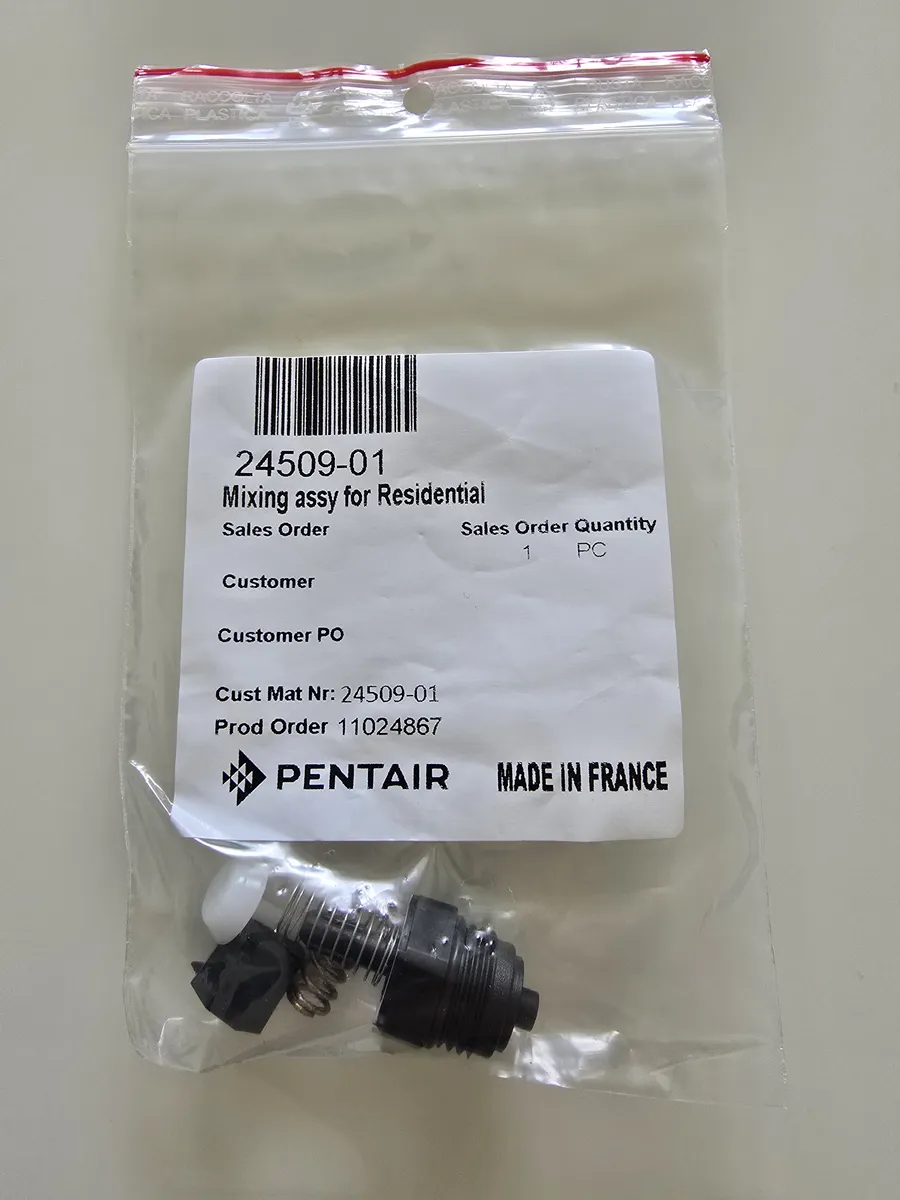

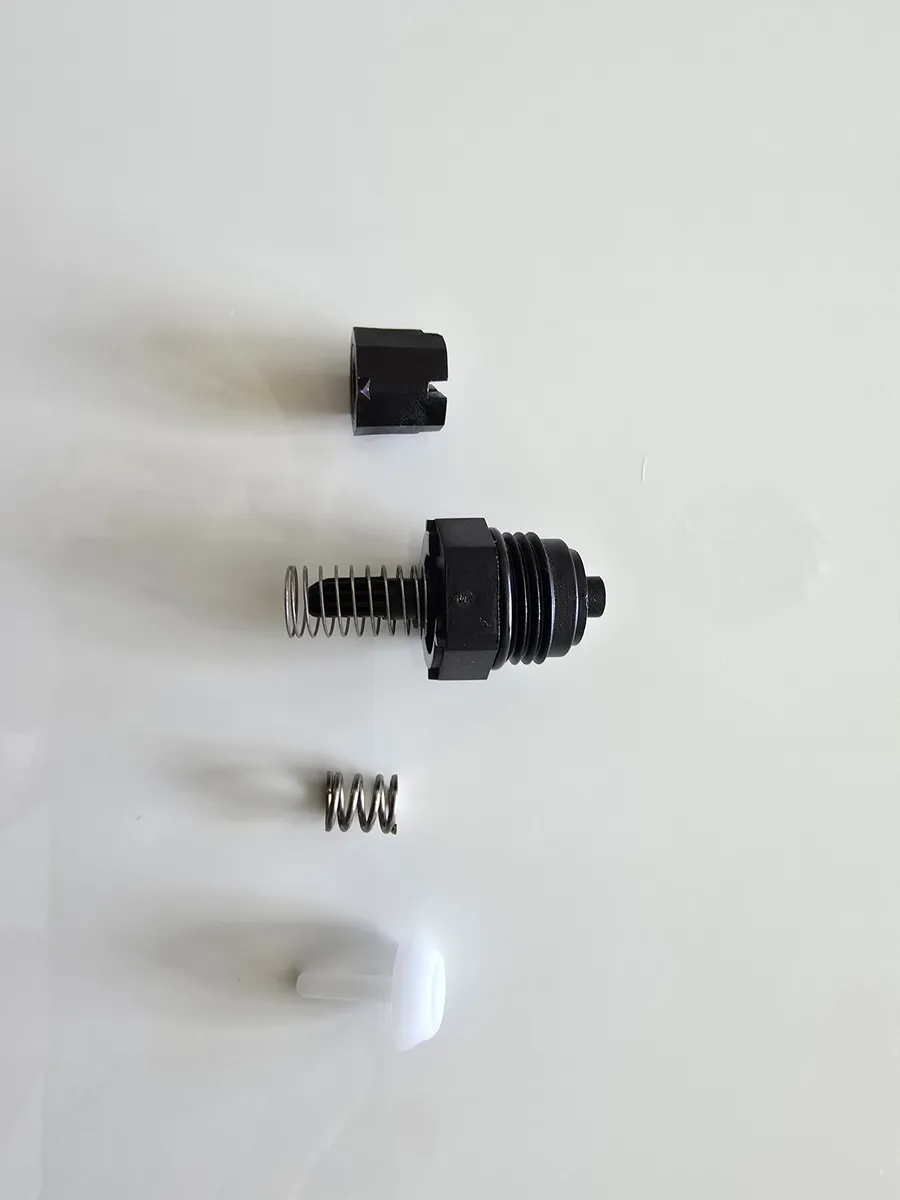

L’emballage et la pièce présentés sur la fiche correspondent à la référence Pentair Fleck 24509-01.
Questions fréquentes sur la vis de mixing Fleck 5600
Cette vis de mixing est-elle compatible avec la Fleck 5600 SXT ?
Oui, elle est compatible avec les vannes Fleck 5600 SXT équipées d’un corps hydraulique prévu pour recevoir un ensemble mitigeur. Vérifiez néanmoins la présence du logement et la référence de la pièce existante.
Est-elle compatible avec une Fleck 5600 mécanique ?
Oui. La référence 24509-01 peut équiper une vanne Fleck 5600 mécanique disposant d’un corps de vanne avec mixing.
S’agit-il uniquement de la molette extérieure ?
Non. La référence 24509-01 correspond à l’ensemble mitigeur résidentiel complet et non uniquement à la partie extérieure servant au réglage.
Comment régler la vis de mixing Fleck 5600 ?
Commencez avec le mixing fermé, mesurez le TH, puis ouvrez progressivement la vis par petits ajustements. Faites couler l’eau et contrôlez de nouveau la dureté après chaque modification.
Jusqu’à combien de tours peut-on ouvrir le mixing ?
La plage indiquée par Pentair s’étend de 0 à 1,5 tour. Elle permet de passer de 0 à 50 % d’eau brute dans le mélange. Ne forcez pas la vis au-delà de sa course normale.
Quel TH faut-il obtenir en sortie d’adoucisseur ?
La valeur dépend de votre installation et des recommandations applicables à vos équipements. Il est préférable de mesurer le TH et d’ajuster progressivement le mixing plutôt que d’utiliser une valeur identique dans toutes les situations.
Pourquoi la dureté ne change-t-elle pas lorsque je tourne la vis ?
Le mécanisme peut être bloqué ou endommagé. Le problème peut également provenir de l’adoucisseur lui-même, de la résine, d’un by-pass ouvert, d’une mauvaise programmation ou d’une absence de régénération.
Peut-on installer ce mixing sur une vanne qui n’en possède pas ?
Uniquement si le corps de vanne est réellement conçu pour recevoir cette référence. Certains corps Fleck 5600 sont fabriqués sans emplacement pour mitigeur. Une vérification visuelle ou technique est donc indispensable.
Quelle différence existe-t-il entre le mixing et le by-pass ?
Le mixing laisse passer une quantité réglable d’eau brute afin d’ajuster la dureté résiduelle. Le by-pass sert principalement à isoler ou contourner entièrement l’adoucisseur pour la maintenance.
