Description
Le kit de montage Fleck 29086 permet de fixer les éléments de raccordement hydraulique installés à l’arrière de certaines vannes résidentielles Pentair Fleck.
Les clips viennent s’engager dans les logements prévus sur l’adaptateur et sur le corps de la vanne. Les vis maintiennent ensuite les clips en position afin d’empêcher le désassemblage du raccordement lorsque l’installation est remise sous pression.
Cette fixation est notamment utilisée lors du montage d’un compteur volumétrique, d’un by-pass, d’un raccord ou d’un adaptateur compatible. Les manuels techniques Fleck indiquent que les pattes des clips doivent être correctement engagées dans les ergots avant le serrage des vis.
Avantages du kit de fixation Fleck 29086
- Pièce d’origine Pentair Fleck
- Référence constructeur 29086
- Kit de réparation prêt à installer
- Comprend les clips et leurs vis de maintien
- Remplace une fixation cassée, perdue ou détériorée
- Permet de sécuriser l’assemblage hydraulique
- Montage mécanique simple
- Aucun collage nécessaire
- Aucun changement de tête de commande nécessaire
- Compatible avec plusieurs corps de vannes Fleck résidentielles
- Identification facilitée grâce à la référence Pentair
Compatibilité du kit Pentair Fleck 29086
Pentair répertorie officiellement la référence 29086 dans les vues éclatées et catalogues de pièces détachées des vannes suivantes :
- Fleck 4600
- Fleck 4600 SXT
- Fleck 5000 SXT
- Fleck 5600
- Fleck 5600 SXT
- Fleck 5800
- Fleck 5800 SXT
- Fleck 2510
La référence apparaît en position n°13 sur les vues éclatées Fleck 4600 et Fleck 5600. Elle est également référencée par Pentair pour les vannes 5000 SXT, 5800 et 2510.
Vérification indispensable avant l’achat
Le kit ne doit pas être commandé uniquement à partir de l’apparence extérieure de la tête de commande.
Avant votre commande, vérifiez :
- la référence 29086 sur la documentation de la vanne ;
- la forme des clips actuellement installés ;
- le nombre de clips nécessaires ;
- le type d’adaptateur, de compteur ou de by-pass présent ;
- le modèle exact du corps hydraulique Fleck.
Ne pas confondre avec la référence 29104, utilisée par Pentair pour certains montages spécifiques des vannes Fleck 9000 et 9100.
Vous avez un doute sur la compatibilité ?
Envoyez-nous une photo de la vanne, des clips existants et de l’adaptateur arrière. Nous vous aiderons à vérifier la référence avant votre commande.
Quand remplacer les clips de fixation Fleck 29086 ?
Le remplacement du kit peut être nécessaire lorsque :
- un clip est cassé ou fissuré ;
- un clip a été déformé pendant le démontage ;
- une vis est manquante ;
- le filetage ou la tête d’une vis est endommagé ;
- la fixation ne s’engage plus correctement dans les ergots ;
- les clips présentent une corrosion importante ;
- le compteur ou l’adaptateur vient d’être remplacé ;
- les pièces ont été perdues pendant une opération de maintenance ;
- le raccordement ne peut plus être maintenu correctement.
Un clip détérioré ne doit pas être réutilisé sur une installation sous pression. Le remplacement doit être effectué avant la remise en service de l’adoucisseur.
Contenu du kit Fleck 29086
La vue éclatée Pentair représente le kit avec :

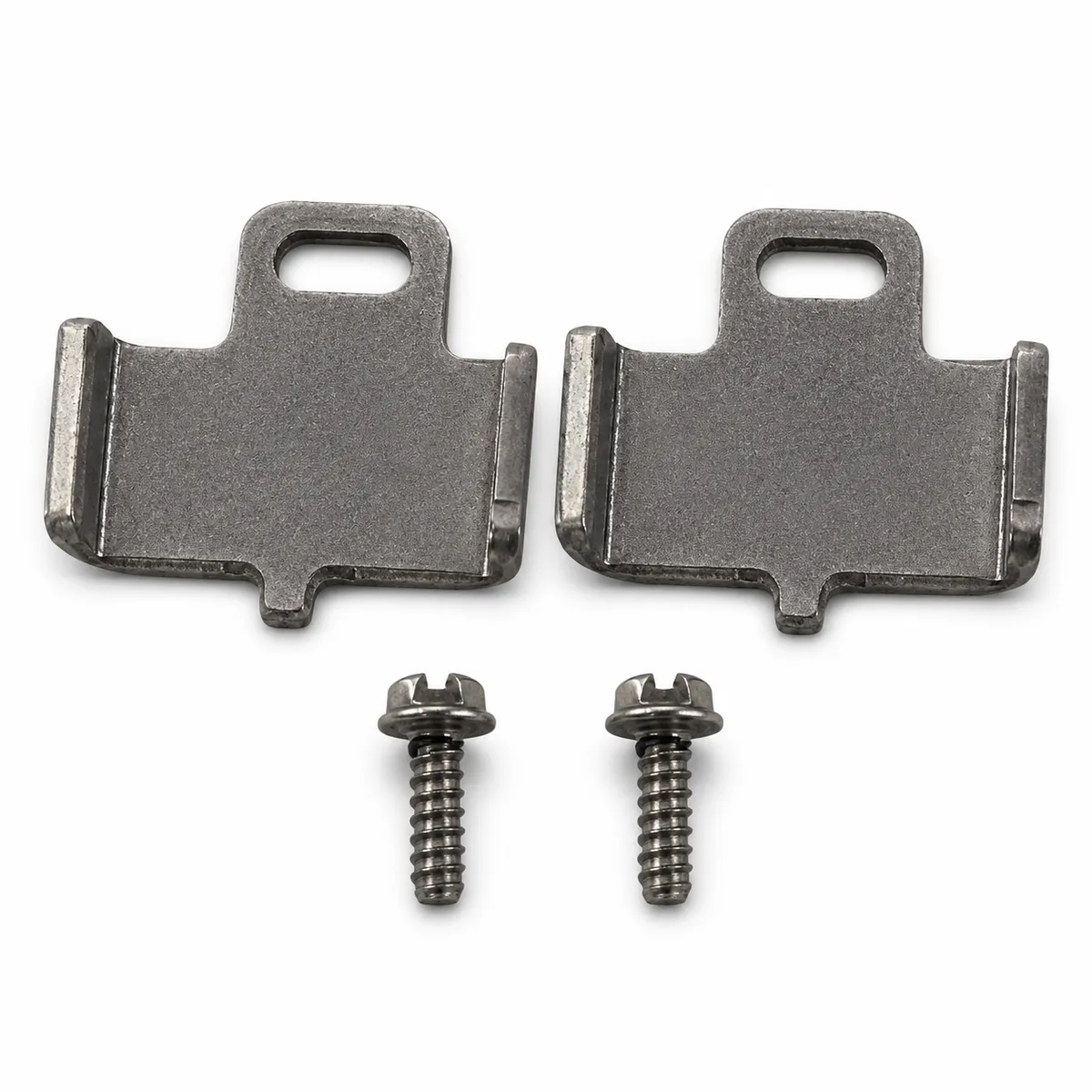

- 2 clips de montage pour adaptateur résidentiel ;
- 2 vis de fixation correspondantes.
Le kit ne comprend pas :
- le compteur volumétrique ;
- le by-pass ;
- l’adaptateur hydraulique ;
- les raccords de plomberie ;
- les joints toriques du compteur ou du raccordement.
La composition représentée correspond à la position n°13 du schéma Pentair Fleck 4600 fourni.
Caractéristiques techniques du kit Fleck 29086
| Caractéristique | Valeur |
|---|---|
| Référence constructeur | 29086 |
| Marque | Pentair Fleck |
| Désignation constructeur | Kit mounting/adapter clips & screws residential |
| Désignation française | Kit de clips de montage et vis pour adaptateur résidentiel |
| Type de pièce | Kit de fixation hydraulique |
| Contenu du kit | 2 clips métalliques et 2 vis |
| Compatibilités principales | Fleck 4600, Fleck 4600 SXT, SXT, 5600 et 5600 SXT |
| Autres compatibilités Pentair | Fleck 5000 SXT, 5800, 5800 SXT et 2510 |
| Repères sur les vues éclatées | N°13 sur Fleck 4600 et 5600 ; n°12 sur 5000 SXT ; n°14 sur 5800 ; n°15 sur 2510 |
| Fonction | Maintien du compteur, du by-pass, du raccord ou de l’adaptateur hydraulique compatible |
| Catégorie Pentair | Pièce de réparation |
| État | Neuf |
| Origine | Pièce d’origine Pentair Fleck |
Le poids est une estimation destinée au paramétrage WooCommerce, Pentair ne publiant pas de poids unitaire dans la documentation consultée.
À quoi servent les clips d’adaptateur Fleck ?

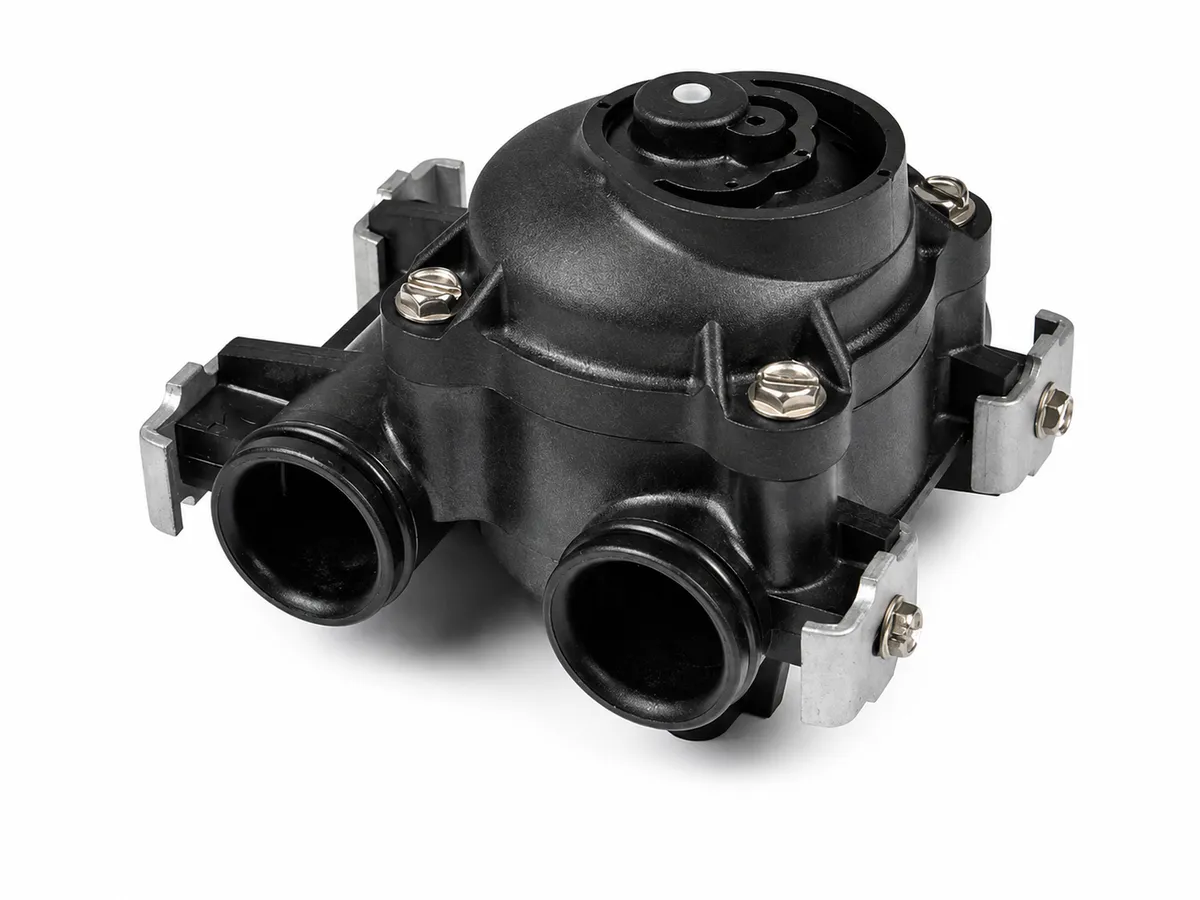

Les clips assurent la liaison mécanique entre le corps de la vanne et l’élément hydraulique placé à l’arrière de celle-ci.
Selon la configuration de l’adoucisseur, cet élément peut être :
- un compteur volumétrique ;
- un by-pass ;
- un raccord d’alimentation ;
- un adaptateur ou un yoke compatible.
Chaque clip doit être correctement engagé dans les ergots des deux éléments assemblés. La vis empêche ensuite le clip de sortir de son logement.
Les procédures Pentair précisent qu’après le remontage, il faut vérifier l’engagement des pattes des clips et contrôler l’absence de fuite sur toutes les zones d’étanchéité.
Comment remplacer les clips et les vis Fleck ?
Avant toute intervention :
- Placez l’adoucisseur en position by-pass.
- Coupez ou isolez l’alimentation en eau.
- Dépressurisez complètement la vanne.
- Vérifiez la référence de la pièce à remplacer.
- Retirez les anciennes vis.
- Dégagez délicatement les clips endommagés.
- Positionnez correctement le compteur, le by-pass ou l’adaptateur.
- Insérez les nouveaux clips dans les logements prévus.
- Vérifiez que les pattes des clips sont complètement engagées dans les ergots.
- Installez les vis sans forcer ni détériorer le filetage.
- Remettez progressivement l’installation sous pression.
- Contrôlez soigneusement l’absence de fuite.
Ne remettez jamais la vanne sous pression avec un seul clip installé ou avec une fixation incomplète.
Si les éléments hydrauliques ne s’alignent pas naturellement, ne forcez pas le montage. Vérifiez les joints, l’orientation de l’adaptateur et la compatibilité des pièces.

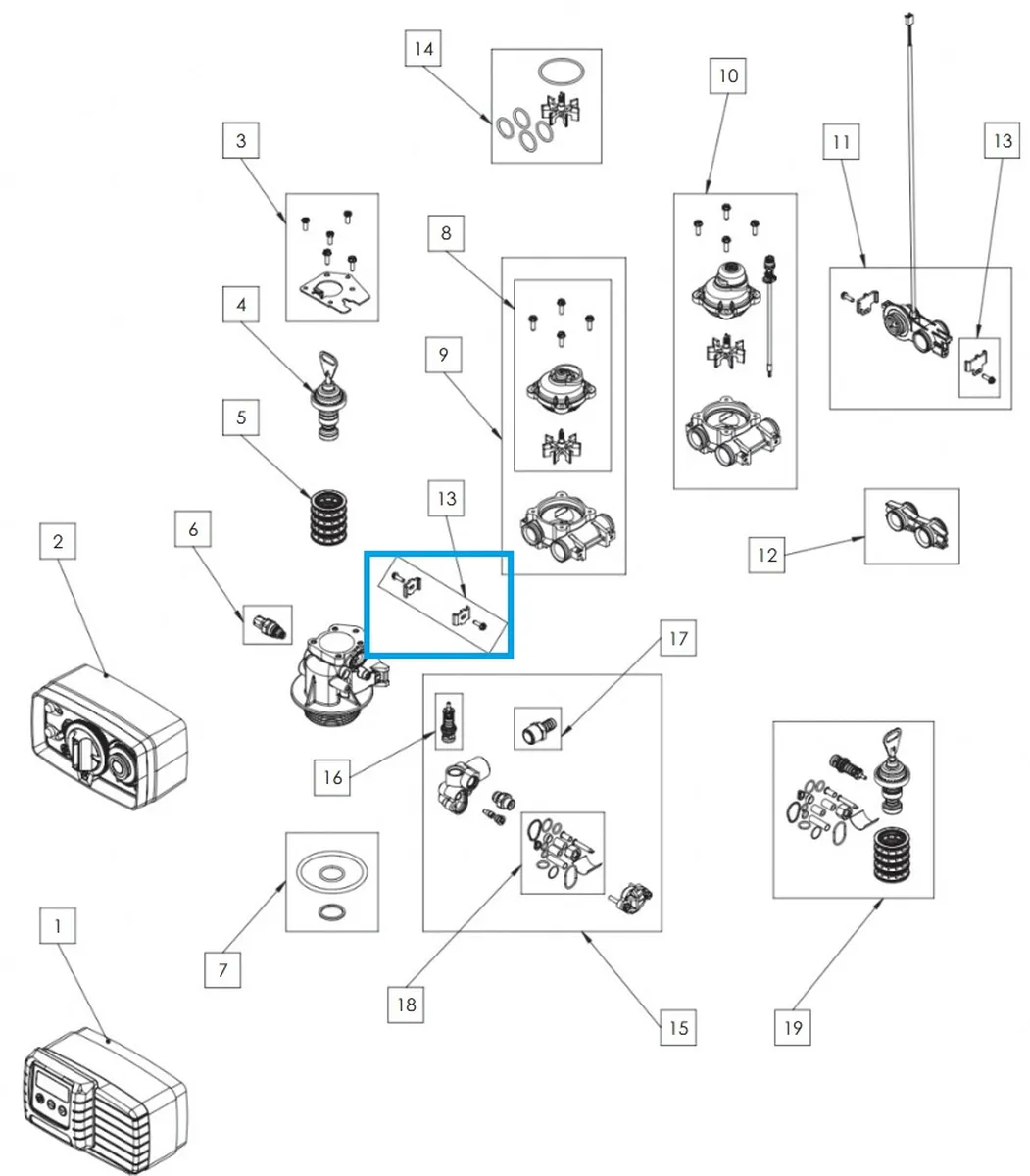

Documentation technique Fleck 5600
Vous souhaitez localiser les clips ou vérifier la référence sur le schéma constructeur ?
➡️ Vue éclatée Fleck 5600 – Pièces détachées Pentair
Le document Pentair présente notamment :
- l’emplacement du kit sur le corps de vanne ;
- la référence constructeur 29086 ;
- les compteurs volumétriques compatibles avec la vanne ;
- les raccords, by-pass et adaptateurs associés ;
- les autres pièces détachées de la Fleck 5600.
Pourquoi choisir une pièce d’origine Pentair Fleck ?
Une pièce d’origine permet de conserver :
- les dimensions prévues pour les logements de la vanne ;
- la forme adaptée aux ergots de fixation ;
- le type de vis correspondant au montage ;
- une identification fiable grâce à la référence constructeur ;
- une compatibilité cohérente avec les vues éclatées Pentair ;
- un démontage plus simple lors des futures opérations de maintenance.
Le produit livré correspond à la référence constructeur Pentair Fleck 29086.
Questions fréquentes
Que contient le kit Fleck 29086 ?
La vue éclatée Pentair représente deux clips de fixation et deux vis de maintien. Le compteur, le by-pass, les adaptateurs et les joints ne sont pas inclus.
Le kit est-il compatible avec une vanne Fleck 4600 SXT ?
La référence 29086 apparaît directement en position n°13 sur la vue éclatée Fleck 4600. Vérifiez néanmoins la configuration du raccordement arrière avant la commande.
Est-il compatible avec une Fleck 5600 SXT ?
Oui, Pentair répertorie également la référence 29086 en position n°13 sur la vue éclatée de la vanne Fleck 5600.
Peut-on remplacer seulement une vis ou un clip ?
Il est techniquement possible de ne remplacer que la pièce détériorée. Toutefois, lorsque les composants ont le même âge ou ont été déformés pendant le démontage, il est préférable d’utiliser le kit complet.
Les joints toriques sont-ils inclus ?
Non. La référence 29086 correspond uniquement au kit de clips et de vis. Les joints du compteur ou de l’adaptateur doivent être commandés séparément lorsqu’ils sont endommagés ou écrasés.
Ces clips servent-ils à fixer la tête de commande ?
Non. Ils servent à maintenir les éléments de raccordement hydraulique situés à l’arrière du corps de vanne. Ils ne servent pas à fixer le boîtier électronique ou la tête de commande.
Peut-on remettre l’installation en service avec un seul clip ?
Non. Les deux côtés du raccordement doivent être maintenus conformément au montage prévu. Une fixation incomplète peut compromettre la tenue mécanique de l’assemblage.
Faut-il serrer fortement les vis ?
Les vis doivent maintenir les clips sans être serrées excessivement. Vérifiez surtout que les pattes des clips sont complètement engagées dans les ergots avant la remise sous pression.
