Description

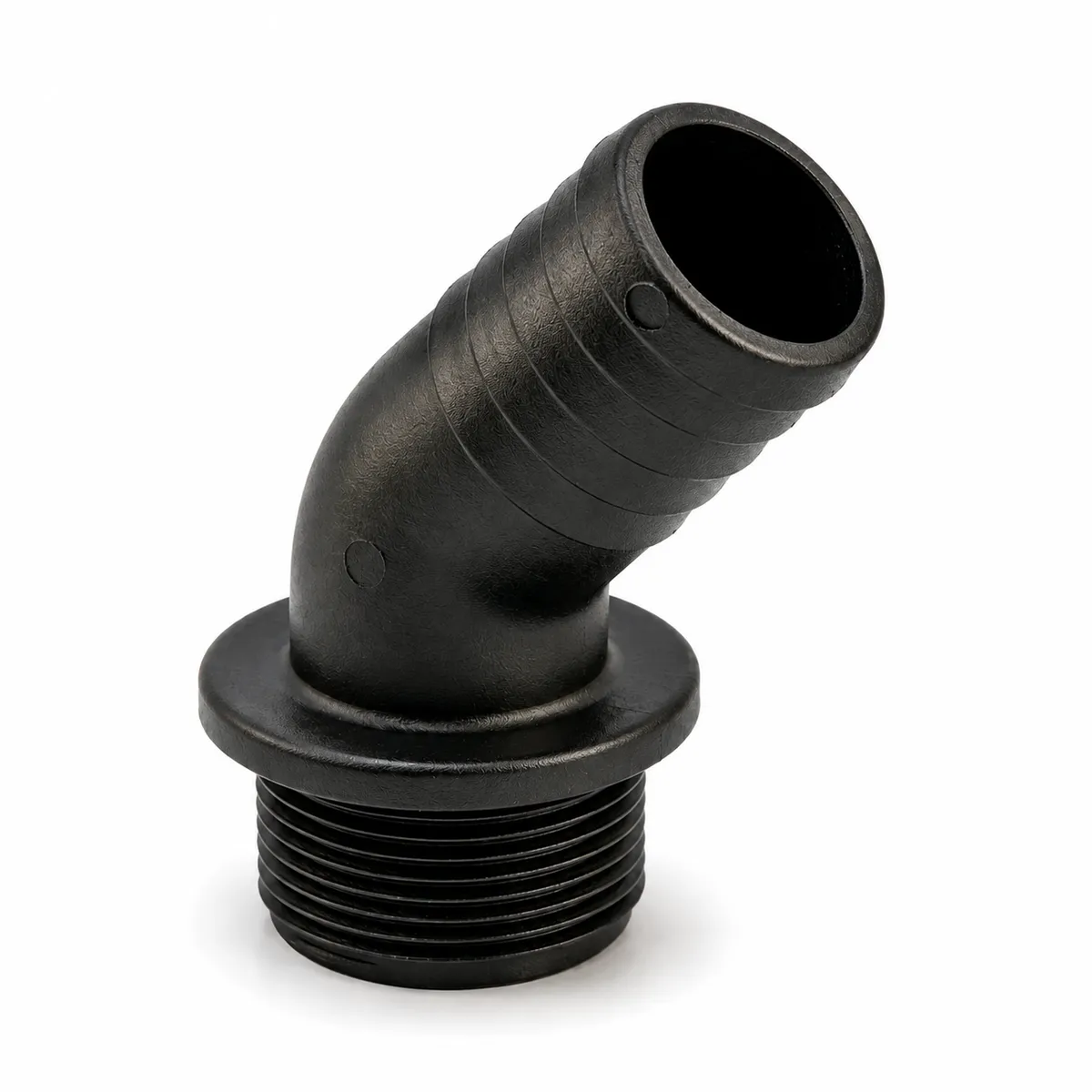

Le raccord cannelé Fleck 19699SP, également appelé hose barb 45°, raccord de vidange ou coude de vidange, assure la liaison entre la sortie à l’égout de la vanne Fleck et le tuyau chargé d’évacuer l’eau pendant les différentes phases de régénération.

La documentation technique Fleck identifie la référence 19699 comme un coude de vidange 1/2″ à 45°, tandis que le catalogue Pentair actuel la désigne sous l’appellation Hose Barb 45°.

Contrairement à un raccord droit, son angle de 45° permet de mieux orienter le tuyau de vidange lorsque l’espace autour de l’adoucisseur est limité ou lorsque l’évacuation ne se situe pas directement dans l’axe de la sortie de vanne.

Le guide d’accessoires Fleck précise une connexion 1/2″ MNPT côté vanne et 1/2″ côté tuyau.

À quoi sert le raccord Fleck 19699SP ?

Lors d’une régénération, la vanne de l’adoucisseur évacue une quantité importante d’eau vers le réseau d’assainissement, notamment pendant les phases de détassage, aspiration/rinçage de saumure et rinçage rapide.

Le raccord 19699SP permet de connecter le tuyau d’évacuation à la sortie de vidange de la vanne.

Il assure ainsi :

• le raccordement du tuyau de vidange ;
• le maintien du tuyau sur son embout cannelé ;
• l’orientation de la ligne d’évacuation grâce à son angle de 45° ;
• une liaison adaptée au montage prévu par Fleck ;
• le remplacement du raccord sans devoir changer l’ensemble de la vanne.

Le 19699SP n’est pas un régulateur de débit de vidange. Le contrôle du débit est assuré séparément par le système DLFC de la vanne.

Avantages du raccord cannelé Fleck 19699SP

• Pièce d’origine Pentair Fleck
• Référence constructeur 19699SP
• Forme inclinée à 45°
• Connexion 1/2″ NPT mâle × 1/2″ pour tuyau
• Permet de remplacer uniquement le raccord endommagé
• Facilite l’orientation du tuyau de vidange
• Embout cannelé conçu pour maintenir le tuyau
• Compatible avec plusieurs générations de vannes Fleck
• Répertorié par Pentair comme pièce de réparation
• Identification simple grâce à la référence constructeur

Compatibilité du raccord Fleck 19699SP

Pentair répertorie le 19699SP dans les nomenclatures de pièces détachées des vannes :

• Fleck 4600 ;
• Fleck 4600 SXT ;
• Fleck 5600 ;
• Fleck 5600 SXT ;
• Fleck 5800 ;
• Fleck 5800 SXT.

La référence peut également être rencontrée sur différentes configurations utilisant une sortie de vidange compatible 1/2″.

Vérification indispensable avant l’achat

Avant de commander, vérifiez :

• la référence 19699SP de la pièce à remplacer ;
• la présence d’un raccord incliné à 45° ;
• le raccordement 1/2″ ;
• le diamètre du tuyau de vidange ;
• la configuration de la sortie à l’égout de votre vanne.

Vous avez un doute sur la compatibilité ?

Envoyez-nous une photo de votre vanne Fleck, du raccord à remplacer ou de sa sortie de vidange. Nous vous aiderons à vérifier la référence avant votre commande.

Quand remplacer le raccord de vidange Fleck ?

Le remplacement du 19699SP peut être nécessaire lorsque :

• l’embout cannelé est cassé ;
• le raccord présente une fissure ;
• les cannelures sont usées ou déformées ;
• le tuyau de vidange se débranche ou tient mal ;
• une fuite apparaît au niveau du raccord ;
• le filetage est détérioré ;
• le raccord a été endommagé lors d’une opération de maintenance ;
• le raccord d’origine est manquant.

Une fuite ou un problème d’évacuation ne provient toutefois pas systématiquement du raccord. Il convient également de contrôler :

• le tuyau de vidange ;
• le régulateur de débit DLFC ;
• l’absence de pincement ou d’obstruction du tuyau ;
• le bon fonctionnement hydraulique de la vanne.

Caractéristiques techniques du raccord cannelé Fleck 45°

Les dimensions 1/2″ MNPT × 1/2″ tube correspondent aux spécifications indiquées dans le guide d’accessoires Fleck pour la référence 19699.

Raccord Fleck 19699SP ou 13308 : quelle différence ?

Les références 19699SP et 13308 permettent toutes les deux le raccordement d’un tuyau de 1/2″, mais leur géométrie est différente.

• 19699SP : raccord incliné à 45°
• 13308 : raccord droit

Le guide d’accessoires Fleck indique pour les deux références une connexion 1/2″ MNPT × 1/2″ tube.

Le choix doit donc correspondre à la référence et à la configuration d’origine de la vanne.

L’angle de 45° du 19699SP est particulièrement utile pour guider le tuyau de vidange sans lui imposer une courbure importante immédiatement après la sortie de vanne.

Raccord 19699SP ou régulateur de débit DLFC ?

Le raccord 19699SP ne régule pas le débit d’eau évacué.

Il sert uniquement à raccorder et orienter le tuyau de vidange.

Le débit d’évacuation pendant les différentes phases de régénération est déterminé par le DLFC – Drain Line Flow Control correspondant à la configuration de l’adoucisseur.

Les deux éléments remplissent donc des fonctions différentes :

• 19699SP : raccordement du tuyau de vidange ;
• DLFC : limitation et contrôle du débit de vidange.

Lorsqu’un problème de débit apparaît pendant la régénération, le raccord, le tuyau et le DLFC doivent être contrôlés séparément.

Comment remplacer le raccord Fleck 19699SP ?

Avant toute intervention :

1. Placez l’adoucisseur en position by-pass.
2. Isolez l’arrivée d’eau vers la vanne.
3. Dépressurisez l’installation.
4. Localisez la sortie de vidange.
5. Débranchez le tuyau raccordé au 19699SP.
6. Démontez délicatement l’ancien raccord.
7. Vérifiez l’état du filetage de la sortie de vanne.
8. Installez le nouveau raccord 19699SP sans serrage excessif.
9. Rebranchez correctement le tuyau de vidange sur l’embout cannelé.
10. Vérifiez que le tuyau n’est ni pincé ni écrasé.
11. Remettez progressivement l’installation sous pression.
12. Lancez une régénération afin de contrôler l’absence de fuite et la bonne évacuation de l’eau.

Précautions pour la ligne de vidange

Le tuyau raccordé au 19699SP doit rester :

• correctement fixé ;
• libre de toute obstruction ;
• sans pincement ;
• suffisamment dimensionné ;
• dirigé vers une évacuation adaptée.

Une ligne de vidange obstruée ou fortement pincée peut perturber le fonctionnement de l’adoucisseur pendant la régénération.

Pourquoi choisir une pièce d’origine Pentair Fleck ?

Une pièce d’origine Pentair Fleck permet de conserver la référence et la géométrie prévues pour la vanne.

Le 19699SP est directement répertorié par Pentair dans ses catalogues de pièces de rechange pour plusieurs vannes résidentielles Fleck.

Choisir la référence d’origine facilite :

• la vérification de la compatibilité ;
• le remplacement de la pièce existante ;
• le maintien de la configuration hydraulique prévue ;
• l’identification de la pièce lors d’une future maintenance.

Questions fréquentes sur le raccord cannelé Fleck 19699SP

À quoi sert le Fleck 19699SP ?

Le 19699SP est un raccord cannelé de vidange incliné à 45°. Il permet de connecter le tuyau d’évacuation à la sortie de vidange d’une vanne Fleck compatible.

Le 19699SP est-il compatible avec une Fleck 5600 ?

Oui. Pentair répertorie le 19699SP dans la nomenclature des pièces détachées de la Fleck 5600. La configuration de la sortie de vidange doit néanmoins correspondre.

Est-il compatible avec une Fleck 4600 ?

Oui. La référence 19699SP est également répertoriée par Pentair parmi les pièces de réparation de la Fleck 4600.

Est-il compatible avec une Fleck 5800 ?

Oui, selon la configuration de la vanne. Pentair répertorie également le raccord 19699SP dans la nomenclature de la Fleck 5800.

Quel tuyau se raccorde sur le 19699SP ?

Le guide d’accessoires Fleck indique une connexion destinée à un tuyau de 1/2″, avec un filetage mâle 1/2″ MNPT côté vanne.

Quelle différence entre le 19699SP et le 13308 ?

Le 19699SP est incliné à 45°, tandis que le 13308 est droit. Les deux utilisent une connexion 1/2″ MNPT × 1/2″ pour tuyau.

Le 19699SP contrôle-t-il le débit de vidange ?

Non. Il assure uniquement le raccordement du tuyau. Le débit de vidange est contrôlé par le DLFC installé sur la vanne.

Le tuyau de vidange est-il fourni avec ce raccord cannelé Fleck 45 ?

Non. La référence 19699SP correspond au raccord cannelé vendu seul. Le tuyau et les autres composants de la ligne de vidange ne sont pas inclus.
