Description

Le joint torique Fleck 4600 (référence constructeur 29117) est un kit d’étanchéité destiné à l’adaptateur de cuve de la vanne. Cette pièce d’origine Pentair correspond à la pièce n°7 sur la vue éclatée de la Fleck 4600.

Ces joints participent à l’étanchéité du montage hydraulique situé au niveau de l’adaptateur de cuve. Avec le temps ou après plusieurs démontages, les anciens joints peuvent s’aplatir, se couper, durcir ou perdre leur capacité d’étanchéité.

Le remplacement du kit permet de remettre en état cette zone de la vanne sans remplacer l’ensemble du corps hydraulique.

Dans le vocabulaire technique, le terme anglais O-ring désigne simplement un joint torique. Cette pièce peut donc également être recherchée sous les appellations :

• joint torique Fleck 4600 ;
• kit O-ring Fleck 4600 ;
• joint d’adaptateur de cuve ;
• joint d’étanchéité de cuve ;
• joint de bouteille d’adoucisseur ;
• joint de vanne d’adoucisseur ;
• kit de joints Fleck 4600.

La référence 29117 est identifiée comme la pièce n°7 dans la nomenclature technique de la vanne Fleck 4600.

Avantages du kit de joints Fleck 4600

• Pièce d’origine Pentair Fleck
• Référence constructeur 29117
• Adapté à l’adaptateur de cuve de la Fleck 4600
• Compatible avec les versions mécaniques et électroniques de la vanne
• Remplacement ciblé des joints d’étanchéité
• Permet de conserver l’adaptateur et le corps de vanne existants
• Utile lors d’une réparation ou d’un entretien préventif
• Installation possible sans remplacer la tête de commande
• Identification facilitée grâce à la vue éclatée Pentair
• Correspond à la pièce n°7

Compatibilité du joint torique Fleck 4600 (29117)

Ce kit est prévu pour les adoucisseurs équipés d’une :

• vanne Fleck 4600 mécanique ;
• vanne Fleck 4600 SXT électronique ;
• vanne utilisant le kit d’adaptateur de cuve portant la référence 29117.

Ce kit ne doit pas être commandé uniquement parce que votre vanne ressemble à une Fleck 4600.

Avant votre commande, vérifiez :

• le modèle inscrit sur la vanne ou la tête de commande ;
• la référence de la pièce précédemment installée ;
• la position des joints sur la vue éclatée ;
• que vous recherchez bien la pièce n°7.

Attention : ce kit 29117 n’est pas le kit prévu pour la Fleck 5600.
La nomenclature Fleck indique une référence distincte, 29101, pour les joints toriques d’adaptateur de cuve de la Fleck 5600.

Vous avez un doute sur la compatibilité ?
Envoyez-nous une photo de votre vanne, de son étiquette constructeur et de la zone concernée. Nous vous aiderons à identifier la bonne référence avant votre commande.

Quand remplacer le joint torique Fleck 4600 ?

Le remplacement du kit peut être nécessaire lorsque :

• un suintement apparaît au niveau de l’adaptateur de cuve ;
• les joints sont visiblement aplatis ;
• un joint présente une coupure ou une fissure ;
• le caoutchouc est devenu dur ou cassant ;
• un joint a été pincé pendant le remontage ;
• l’adaptateur de cuve a été démonté pour une réparation ;
• les anciens joints ne restent plus correctement positionnés dans leurs logements ;
• une remise en état complète de la vanne est réalisée.

Une fuite située sous la vanne ne provient toutefois pas systématiquement du kit 29117. Elle peut également être causée par :

• le joint de cuve correspondant à la pièce n°8 ;
• un mauvais positionnement de l’adaptateur ;
• une pièce insuffisamment serrée ;
• un joint pincé pendant le remontage ;
• une fissure du corps de vanne ou de l’adaptateur ;
• une fuite provenant d’un autre raccord.

Il est donc important de localiser précisément l’origine de la fuite avant de commander la pièce.

Quelle différence avec le joint de cuve n°8 ?

Les pièces n°7 et n°8 apparaissent dans la même zone de la vue éclatée, mais elles ne correspondent pas à la même référence.

• Pièce n°7 – 29117 : kit de joints toriques de l’adaptateur de cuve Fleck 4600.
• Pièce n°8 – 11965SP : joint ou élément d’étanchéité de cuve distinct.

Le remplacement de la pièce n°7 ne remplace donc pas automatiquement la pièce n°8. La nomenclature Pentair distingue clairement les deux éléments.

Quelle différence avec le kit de joints et entretoises du piston ?

Le kit 29117 ne correspond pas au kit de joints internes traversés par le piston de la vanne.

Il ne faut pas le confondre avec :

• le kit joints et entretoises du corps hydraulique ;
• les joints du piston ;
• les joints de l’injecteur ;
• le joint du compteur volumétrique ;
• le grand joint de cuve ;
• les joints des raccords d’entrée et de sortie.

Le kit 29117 concerne uniquement l’adaptateur de cuve de la vanne Fleck 4600.

Caractéristiques techniques du kit de joint torique Fleck 4600

Comment remplacer les joints toriques de la Fleck 4600 ?

Avant toute intervention :

1. Placez l’adoucisseur en position by-pass.
2. Coupez ou isolez l’arrivée d’eau.
3. Lancez une courte ouverture d’eau afin de dépressuriser l’installation.
4. Débranchez l’alimentation électrique si la vanne possède une commande électronique.
5. Accédez à l’adaptateur de cuve.
6. Repérez précisément la position des anciens joints.
7. Retirez-les sans rayer les logements d’étanchéité.
8. Nettoyez les gorges et les surfaces de contact.
9. Installez les nouveaux joints sans les vriller ni les pincer.
10. Remontez les éléments sans forcer sur les pièces en plastique.
11. Remettez progressivement l’installation sous pression.
12. Contrôlez soigneusement l’absence de fuite.

Pour les joints toriques, Pentair préconise l’utilisation d’un lubrifiant composé à 100 % de silicone et déconseille les lubrifiants à base de pétrole, notamment la vaseline et les huiles. Le ruban PTFE doit être réservé aux raccords filetés qui ne réalisent pas leur étanchéité avec un joint torique.

Précautions de montage du kit de joint torique Fleck 4600

• Ne jamais utiliser de vaseline ou de graisse pétrolière.
• Ne pas utiliser d’outil pointu susceptible de couper les joints.
• Ne pas étirer excessivement les joints.
• Ne pas appliquer de ruban PTFE sur la portée d’un joint torique.
• Vérifier que chaque joint reste bien dans sa gorge pendant le remontage.
• Remettre l’eau en service lentement afin d’éviter un choc hydraulique.
• Contrôler l’étanchéité immédiatement, puis après plusieurs minutes.

En cas de doute sur le démontage de la vanne ou sur l’origine exacte de la fuite, faites intervenir un professionnel du traitement de l’eau.

Pourquoi choisir une pièce d’origine Pentair Fleck ?

Une pièce d’origine permet de conserver :

• la référence prévue par le fabricant ;
• des dimensions adaptées aux logements de la vanne ;
• une identification cohérente avec la vue éclatée ;
• un montage conforme à la nomenclature Fleck ;
• une identification plus simple lors d’une future intervention ;
• une meilleure maîtrise de la compatibilité.

Le produit présenté sur cette fiche doit correspondre à la référence Pentair Fleck 29117.

Documentation Fleck 4600

Vous souhaitez identifier l’emplacement du kit avant le démontage ?

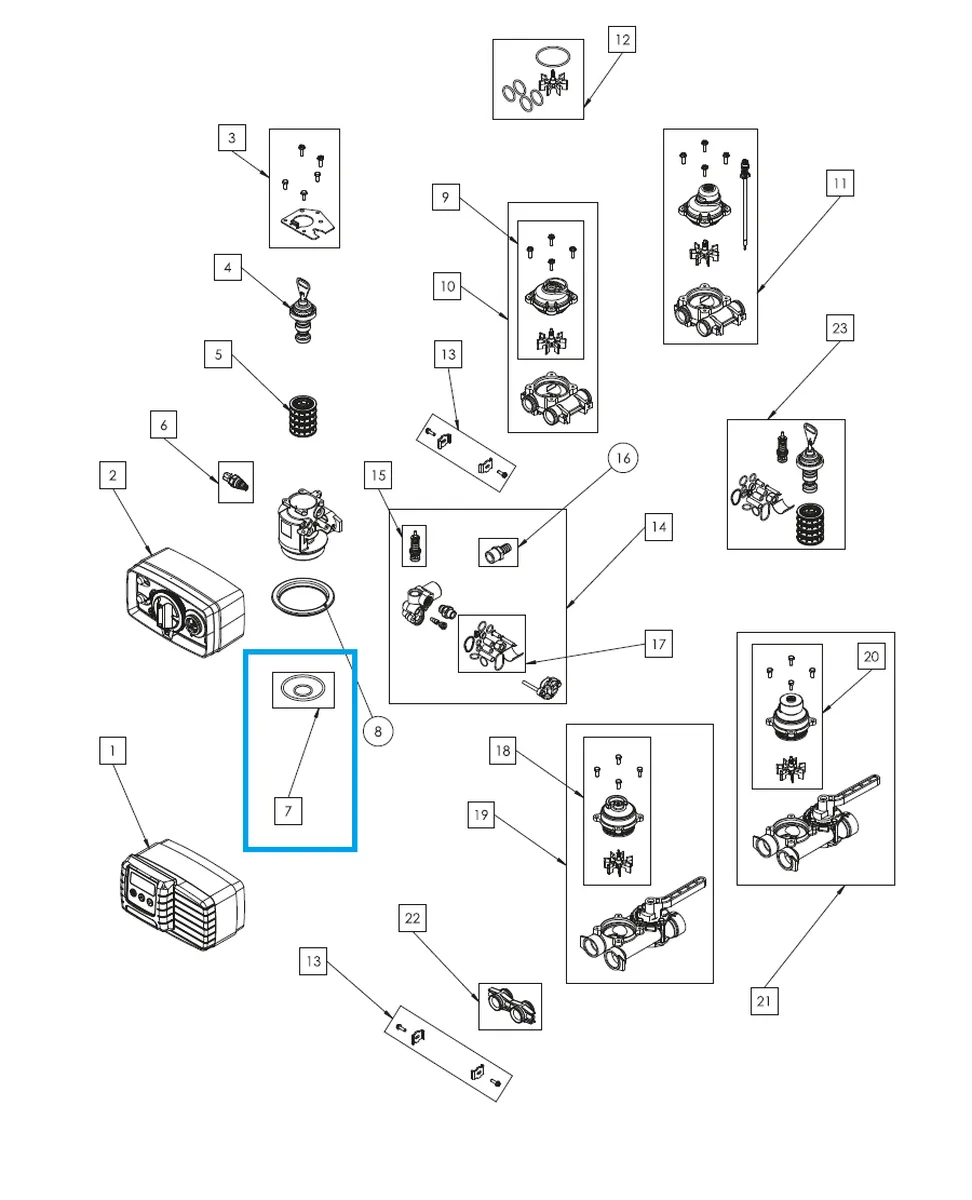

Le kit 29117 correspond à la pièce n°7 située dans la partie centrale de la vue éclatée.

La documentation permet notamment de vérifier :

• la position des joints ;
• la référence constructeur ;
• les autres joints situés à proximité ;
• la différence entre les pièces n°7 et n°8 ;
• les principaux composants de la vanne Fleck 4600.

Questions fréquentes sur le kit de joint torique Fleck 4600

Comment appelle-t-on un O-ring en français ?

Un O-ring est un joint torique. Il peut également être appelé joint d’étanchéité, bague d’étanchéité ou joint annulaire. Pour cette référence, l’appellation la plus précise est kit de joints toriques d’adaptateur de cuve.

Ce kit est-il compatible avec la Fleck 4600 SXT ?

Oui. Le kit concerne le corps hydraulique et l’adaptateur de cuve de la Fleck 4600. Il peut donc être utilisé sur une vanne Fleck 4600 équipée d’une commande SXT, sous réserve de vérifier la référence 29117.

Est-il compatible avec une Fleck 4600 mécanique ?

Oui. La vue éclatée Fleck 4600 présente aussi bien une tête électronique qu’une tête mécanique. Le kit est associé au corps de vanne et non à l’afficheur de la tête de commande.

Le kit de joint torique Fleck 4600 est-il compatible avec la Fleck 5600 ?

Non. La Fleck 5600 utilise une référence différente pour ses joints toriques d’adaptateur de cuve : 29101.

Ce kit remplace-t-il le grand joint situé entre la vanne et la bouteille ?

Pas nécessairement. La vue éclatée distingue le kit 29117, pièce n°7, et le joint de cuve pièce n°8. Il faut identifier précisément le joint responsable de la fuite avant de commander.

Ce kit comprend-il les joints et entretoises du piston ?

Non. Le kit 29117 concerne uniquement l’adaptateur de cuve. Les joints et entretoises internes du piston correspondent à un autre kit de maintenance.

Peut-on réutiliser les anciens joints après un démontage ?

Un joint en bon état peut parfois être remonté, mais il doit être remplacé s’il est aplati, durci, coupé, étiré ou pincé. Lors d’une réparation destinée à supprimer une fuite, le remplacement par des joints neufs est généralement préférable.

Quelle graisse utiliser sur les joints ?

Utilisez uniquement une graisse ou un lubrifiant 100 % silicone compatible avec les joints d’appareils de traitement de l’eau. N’utilisez pas de vaseline, d’huile ou de graisse à base de pétrole.

Le kit 29117 suffit-il à réparer toutes les fuites sous la vanne ?

Non. Une fuite peut provenir du joint de cuve n°8, d’un raccord, de l’adaptateur, du corps de vanne ou d’un mauvais remontage. Le kit doit être remplacé uniquement lorsque la fuite ou la détérioration concerne les joints de l’adaptateur de cuve.
